砷化镓半导体未来五年市场趋势

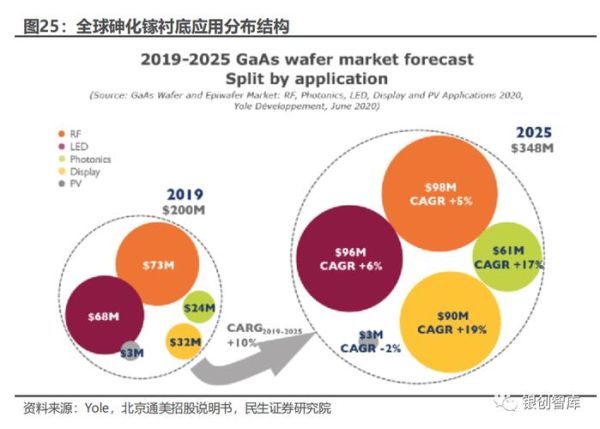

未来五年，全球砷化镓（GaAs）半导体市场将保持年均复合增长率（CAGR）约12%的高速扩张，驱动力主要来自5G毫米波、Wi-Fi 6E/7、卫星互联网、车载雷达与AR/VR终端。Yole Développement最新报告预测，2028年GaAs射频器件市场规模将突破130亿美元，而光电领域（VCSEL、LED、激光器）也将贡献额外40亿美元增量。
哪些细分赛道增长最快？
- 5G毫米波基站PA：2024-2028年CAGR达18%，因硅基LDMOS在28GHz以上频段效率骤降。
- 车载77GHz雷达：L3级以上自动驾驶渗透率提升，GaAs pHEMT方案在功率密度与噪声系数上优于SiGe。
- 消费级VCSEL：苹果Face ID、安卓3D传感、AR眼镜深度摄像头同步放量，2026年出货量有望超20亿颗。
砷化镓芯片能否替代硅基芯片
答案：在特定高频、高功率、光电场景下，GaAs会局部替代硅；但在通用逻辑与存储领域，硅仍不可替代。

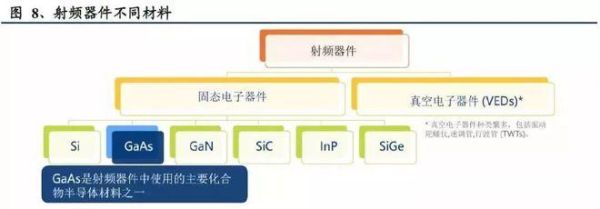

GaAs与硅的核心性能对比
| 指标 | GaAs | Si |
|---|---|---|
| 电子迁移率 | 8500 cm²/V·s | 1400 cm²/V·s |
| 击穿电场 | 4×10⁵ V/cm | 3×10⁵ V/cm |
| 禁带宽度 | 1.42 eV | 1.12 eV |
| 成本（8英寸等效） | $2000-3000 | $100-200 |
从数据可见，GaAs在高频、高功率、抗辐射方面优势明显，但成本高出硅一个数量级，且缺乏成熟CMOS工艺，无法集成大规模数字电路。
哪些场景已经“替代”成功？
- 智能手机射频前端：4G时代GaAs PA市占率超90%，5G Sub-6GHz仍保持70%以上，硅基SOI仅在低频段切入。
- 卫星通信LNB：Ku/Ka波段低噪声放大器几乎100%采用GaAs pHEMT，硅基噪声系数难以低于0.5dB。
- 数据中心VCSEL阵列：100G/400G光模块中，GaAs基850nm VCSEL在短距多模光纤链路中无硅基替代品。
产业链瓶颈与突破方向
衬底供应：6英寸向8英寸过渡
目前全球GaAs衬底90%以上由日本住友电工、德国Freiberger、美国AXT三家垄断，6英寸为主流。随着Skyworks、Qorvo、稳懋加速扩产，2025年8英寸衬底良率有望从55%提升至75%，单片成本下降30%。
外延技术：MOCVD vs MBE
- MOCVD适合大规模量产，均匀性好，已占外延市场80%份额。
- MBE在毫米波功率器件中可精确控制界面，但产能低，仅用于军工与科研。
封装散热：从QFN到AiP
5G毫米波模组需将GaAs PA与天线阵列封装（AiP），散热路径从传统芯片-铜框架-PCB升级为芯片-硅中介层-均热板，热阻降低40%，但工艺成本增加20%。
中国厂商的机会窗口
衬底国产化进度
云南锗业、北京通美已量产4-6英寸半绝缘GaAs衬底，2023年国内市占率约15%，但8英寸仍处工程验证阶段。若能在2025年前突破位错密度<5×10⁴ cm⁻²，有望切入苹果供应链。
IDM vs Foundry模式
| 模式 | 代表企业 | 优势 | 风险 |
|---|---|---|---|
| IDM | 三安集成 | 垂直整合，毛利率高 | 资本开支大，技术迭代慢 |
| Foundry | 稳懋、宏捷 | 工艺灵活，客户多元 | 价格战激烈，订单波动大 |
下游应用突破口
- 车载雷达：比亚迪、蔚来已测试国产GaAs 77GHz MMIC，预计2025年批量上车。
- 卫星互联网：星网、银河航天低轨星座需百万级GaAs射频芯片，国内厂商可避开美系专利封锁。
- AR眼镜：华为、小米2024年新品采用国产VCSEL阵列，单颗成本降至$0.8，较Lumentum低30%。
投资者必须关注的三大变量
变量一：碳化硅（SiC）与氮化镓（GaN）的降维竞争
在Sub-6GHz基站PA领域，GaN-on-SiC方案效率已达60%，比GaAs高8-10个百分点；但GaN成本仍高出50%，且线性度差，需配合DPD算法。未来三年GaAs与GaN将形成“GaAs主导手机+GaN主导基站”的共存格局。
变量二：地缘政治下的出口管制
美国BIS新规将6英寸以上半绝缘GaAs衬底列入ECCN 3C001，若限制升级，中国厂商需加速国产替代，短期可能推高全球衬底价格20%-30%。
变量三：Micro-LED量产进度
苹果Apple Watch若2026年采用GaAs基红光Micro-LED，将新增每月2万片6英寸外延片需求，相当于全球现有产能的15%，可能引发供应链挤兑。
