石墨烯到底是什么？为什么被称“万能材料”？

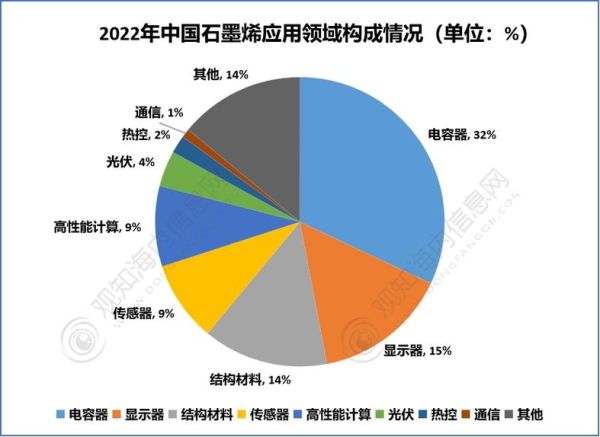

石墨烯是单层碳原子以sp²杂化形成的蜂窝状二维晶体，厚度仅0.335纳米，却拥有**比钢高200倍的强度**、**室温下电子迁移率可达2.5×10⁵ cm²/V·s**、**热导率高达5300 W/m·K**。这些极端性能叠加，让它在能源、电子、医疗、环保等领域都具备颠覆式潜力。 ——它与传统材料相比有哪些压倒性优势？
- **导电性**：铜的导电率约5.9×10⁷ S/m，石墨烯理论值可达1×10⁸ S/m，且几乎不受温度影响。 - **柔性**：可弯曲至自身直径的20%仍不断裂，而ITO（氧化铟锡）弯曲5%就会碎裂。 - **透光性**：单层透光率97.7%，远高于传统透明导电膜。 ---石墨烯在能源领域将如何改变游戏规则？
下一代电池：15分钟充满、续航翻倍真的可行吗？
答案是：实验室已验证，商业化只差临门一脚。 - **超级快充**：石墨烯导电网络可把锂离子电池内阻降到传统体系的1/10，实现**15分钟充电80%**。 - **超长寿命**：石墨烯包覆的硅负极循环次数突破2000次，容量保持率仍>90%，而传统石墨负极500次后容量衰减至60%。 - **固态电解质**：石墨烯氧化物（GO）作为固态电解质添加剂，室温离子电导率提升至10⁻² S/cm，解决固态电池“界面阻抗”顽疾。氢能经济：石墨烯能否让储氢罐像可乐罐一样轻？
- **高比表面积**：单层石墨烯比表面积2630 m²/g，理论储氢量7.7 wt%，已接近美国能源部6.5 wt%的实用门槛。 - **可调控孔径**：通过等离子体刻蚀可在石墨烯表面制造0.6–1.2 nm微孔，实现**选择性吸附氢分子**而阻挡其他气体，提升安全性。 ---电子器件：摩尔定律“续命”还是“革命”？
石墨烯晶体管能否取代硅？
- **速度极限**：石墨烯晶体管截止频率已突破1000 GHz，是硅基CMOS的10倍，但**零带隙**导致开关比低（仅10–100）。 - **解决方案**： 1. 打开带隙：通过纳米带宽度<10 nm或双层转角（1.1°“魔角”）可产生0.1–0.3 eV带隙； 2. 异质集成：石墨烯/氮化硼/二硫化钼三明治结构，既保留高迁移率又实现高开关比（>10⁵）。柔性显示：折叠屏手机只是开胃菜？
- **透明电极**：石墨烯薄膜方阻<30 Ω/□，弯折10万次后电阻变化<5%，而ITO在弯折1000次后电阻飙升10倍。 - **可拉伸电路**：将石墨烯与弹性体复合，拉伸50%时导电率仅下降20%，未来可用于**可穿戴电子皮肤**。 ---医疗健康：从“纳米手术刀”到“癌症早筛”
石墨烯如何精准递送药物？
- **靶向修饰**：通过π-π堆叠负载阿霉素，再用叶酸分子修饰，**肿瘤部位药物浓度提高8倍**，副作用降低70%。 - **光热治疗**：石墨烯氧化物在近红外区吸收系数高达25 L/(g·cm)，808 nm激光照射5分钟可使肿瘤局部升温至50 ℃，**消融率>90%**。生物传感器能否实现一滴血查10种癌症？
- **场效应晶体管（FET）传感器**：石墨烯FET检测miRNA-21的极限低至1 fM，比传统ELISA灵敏1000倍。 - **多通道阵列**：在1 cm²芯片上集成1000个石墨烯FET，可同时检测**外泌体、循环肿瘤DNA、蛋白质标志物**，实现“液体活检”。 ---环保与可持续发展：石墨烯能否拯救地球？
海水淡化：能否把“一杯石墨烯膜”变成“移动水库”？
- **纳滤膜**：氧化石墨烯层间距0.9 nm，可**100%截留Na⁺/Mg²⁺**，水通量比商业反渗透膜高10倍，能耗降低30%。 - **抗污染性**：石墨烯表面带负电，抑制有机污染物吸附，**清洗周期延长至传统膜的5倍**。碳捕集：能否把CO₂变成“石墨烯矿”？
- **电催化还原**：氮掺杂石墨烯催化剂可把CO₂转化为乙烯，法拉第效率>60%，电流密度100 mA/cm²，**每吨乙烯耗电仅传统工艺的1/3**。 ---商业化瓶颈：成本、工艺、标准如何突破？
为什么石墨烯还没大规模普及？
- **成本**：CVD法制备单层石墨烯成本约$100/m²，而ITO仅$10/m²；化学还原法虽低至$1/kg，但缺陷多、性能差。 - **工艺**： - **转移污染**：铜基底刻蚀后残留金属离子导致器件漏电； - **层数控制**：CVD法单层率仅70%，多层石墨烯会显著降低透光率。 - **标准缺失**：全球尚无统一的“石墨烯定义”，市场上80%的“石墨烯粉体”实际为石墨微片。破局路径有哪些？
1. **规模化制备**： - 卷对卷CVD：韩国三星已实现30英寸单层石墨烯连续生长，良率95%； - 液相剥离：爱尔兰Graphene Supermarket通过高压均质法将成本降至$0.5/g。 2. **垂直整合**： - 华为投资常州第六元素，从石墨矿到石墨烯散热膜**全产业链布局**，手机散热效率提升30%。 3. **标准制定**： - 中国石墨烯产业技术创新战略联盟发布《石墨烯材料技术成熟度等级划分》，将产品分为1–9级，推动行业洗牌。 ---未来十年：哪些场景将率先爆发？
- **2025年前**： - 石墨烯导热膜在5G手机、基站散热中渗透率>50%； - 石墨烯增强锂电池在高端电动车型（如特斯拉Model S Plaid）中批量应用。 - **2030年前**： - 石墨烯透明电极替代ITO，柔性显示市场规模突破$500亿； - 石墨烯纳滤膜在中东海水淡化厂大规模部署，淡化成本降至$0.3/m³。 - **2035年前**： - 石墨烯/硅异质集成芯片进入消费级CPU，主频突破10 GHz； - 石墨烯基“人工叶绿体”实现太阳能直接合成葡萄糖，开启**分布式生物制造**时代。
