手板模型多少钱？价格区间与影响因素一次说清

“手板模型多少钱？”——这是90%的创业者在第一次找加工厂时脱口而出的问题。答案并不固定，但可以给出一个**可落地的区间**：
• **简单外观件**：CNC塑料小批量，300～800元/套；
• **结构功能件**：需拆件装配，800～2500元/套；
• **金属高精度件**：铝合金阳极氧化，1500～6000元/套；
• **透明光学件**：PC或亚克力抛光，1000～4000元/套。

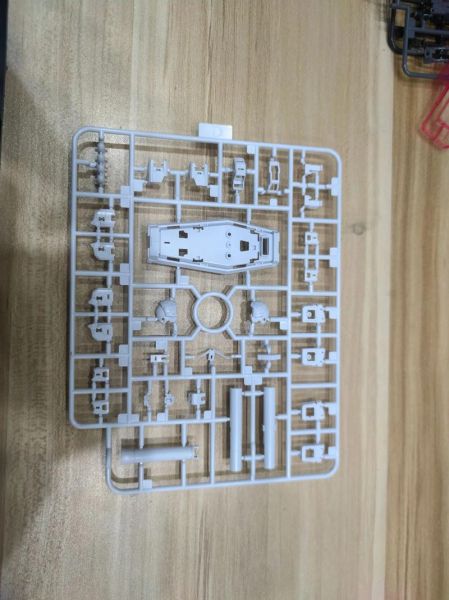

（图片来源网络，侵删）

为什么差距这么大？**关键变量**如下：

**材料**：ABS最便宜，PEEK、钛合金最贵；
**工艺**：CNC比3D打印单价高，但强度好；
**后处理**：喷漆、丝印、电镀，每增加一道工序加20%～50%；
**交期**：48小时加急费≈正常价的1.5倍。

手板模型制作流程：从3D图到可触摸实物的7个节点

1. 需求澄清：先把“想做什么”翻译成工厂语言

自问：我的模型是**验证外观**还是**测试结构**？
答：外观件重点在曲面与喷涂，结构件重点在公差与装配。把需求写成**《手板需求表》**，包含尺寸、材料、数量、表面处理、公差要求，工厂才能精准报价。

2. 图纸检查：避免“画得出做不出”的尴尬

常见坑：
• 壁厚＜0.5 mm，CNC刀具下不去；
• 螺纹孔无拔模，无法脱模；
• 透明件内部有封闭空腔，抛光液进不去。
**解决方案**：让工程师用Magics或Netfabb做一次壁厚与拔模分析，提前改图。

3. 工艺选择：CNC、3D打印、真空复模如何取舍？

自问：我只有10套，选CNC还是3D打印？
答：
- **CNC**：精度±0.05 mm，适合装配件，单价高；
- **SLA 3D打印**：0.1 mm层厚，24小时可取，适合外观验证；
- **真空复模**：先做硅胶模，再PU浇注，50～200套成本最低。

4. 编程与加工：刀路决定效率与表面

工厂拿到STEP或IGES文件后，用UG或MasterCAM做刀路。**粗加工**留0.2 mm余量，**精加工**用φ1 mm球刀走等高+平行混合刀路，可减少抛光时间30%。

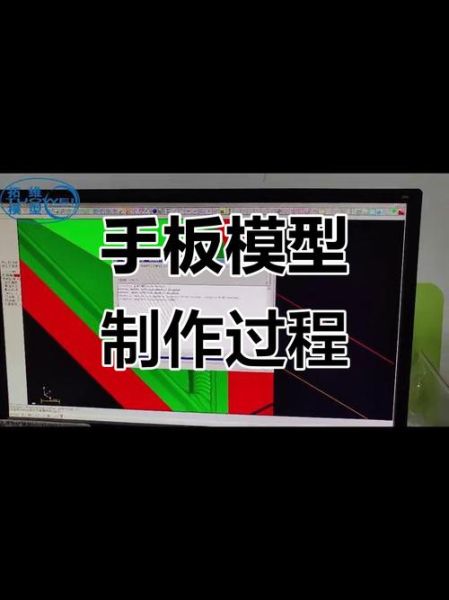

（图片来源网络，侵删）

5. 手工处理：从“毛坯”到“工艺品”的蜕变

• **去支撑**：3D打印件用斜口钳+砂纸；
• **补土填缝**：ABS件用502+爽身粉填补层纹；
• **抛光等级**：从#400到#2000砂纸，再羊毛轮+抛光膏，Ra可达0.025 μm。

6. 表面处理：喷漆、丝印、阳极氧化一次讲透

• **喷漆**：先喷底漆增强附着力，再喷色漆+UV光油，百格测试≥4B；
• **丝印**：网版目数120T，油墨烘烤80 ℃×30 min，耐酒精擦拭50次；
• **阳极氧化**：铝件先喷砂#120，再做本色或黑色氧化，膜厚8～12 μm。

7. 质检与交付：让数据说话

工厂出具**FAI首件报告**：
- 尺寸：三坐标抽检±0.05 mm；
- 颜色：色差仪ΔE≤1.0；
- 装配：螺丝柱扭力≥0.8 N·m。
客户签收前，**现场试装**并录视频，避免返工。

如何降低手板模型成本？五个实战技巧

1. **合并订单**：把多个零件拼在一个毛坯上加工，省材料费20%。
2. **减少拆分**：能整体CNC就不拆件，减少装配误差。
3. **标准件复用**：螺丝、铜柱直接用标准件，不单独加工。
4. **选通用材料**：黑色ABS替代定制色母料，单价立降15%。
5. **错峰下单**：避开春节、国庆，工厂工时费低10%～20%。
