为什么2024年开关电源必须走向高频化？

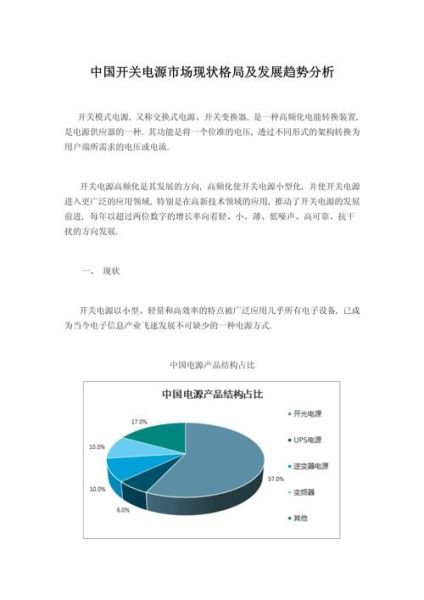

**答案：高频化是缩小体积、提升效率、降低成本的唯一可行路径。** 过去十年，功率半导体从硅MOSFET演进到GaN、SiC，开关频率从65 kHz一路跃升到MHz级。频率每翻一倍，磁性元件体积可缩减30%—40%，整机功率密度从30 W/in³提升到120 W/in³。 **自测问题：频率越高EMI越难控制？** 是的，但新一代数字控制器（如TI C2000、ST STM32G4）内置**抖频+展频**算法，可把传导骚扰峰值拉低6 dBμV，满足CISPR 32 Class B无需额外共模扼流圈。 ---氮化镓（GaN）与碳化硅（SiC）谁更适合快充？
**答案：100 W以内选GaN，100 W以上选SiC。** - **GaN优势**：Qg低、无反向恢复，适合<200 V系统，效率峰值可达95%，典型应用为65 W手机PD快充。 - **SiC优势**：耐压高、热导率好，>600 V系统效率优势明显，200 W笔记本适配器用SiC后效率从92%提升到94%，外壳温度下降8 ℃。 **自测问题：GaN器件真的怕静电？** 早期600 V GaN HEMT栅极耐压仅10 V，2024年主流厂商（Navitas、PI）已把栅极耐压提升到20 V，并集成ESD钳位，量产失效率<10 ppm。 ---数字电源如何颠覆传统模拟方案？
**答案：数字电源让“一颗MCU+软件”替代“十颗运放+阻容”，调试周期从两周缩短到两小时。** - **自适应环路**：负载突变时，数字PID可在100 μs内重新计算补偿参数，输出电压过冲<50 mV。 - **在线升级**：通过PD协议VCONN引脚，用户可像刷手机固件一样升级电源固件，修复兼容性问题。 - **黑匣子日志**：发生故障时，MCU自动记录前10 ms的电压、电流、温度波形，售后无需返厂即可定位失效器件。 ---800 V母线架构会淘汰400 V吗？
**答案：不会淘汰，而是长期并存。** - **800 V场景**：电动汽车超充、数据中心48 V转800 V直流母线，可让充电电流减半，线束铜用量减少25%。 - **400 V场景**：工业电机驱动、LED照明，器件成本仍比800 V低30%。 **自测问题：800 V系统需要重新设计安规？** 是的，IEC 62368-1对800 V系统要求电气间隙≥4 mm，爬电距离≥8 mm，工程师需选用**III级污染等级**的变压器骨架。 ---AI服务器电源的下一个爆点：48 V直接转1 V
传统两级架构（48 V→12 V→1 V）效率仅85%，2024年Vicor、MPS推出**分比式电源架构（FPA）**： - **前置稳压模块（PRM）**：48 V稳压至48 V，效率98%。 - **电压变换模块（VTM）**：48 V直接变压到1 V，电流密度达2 A/mm²，效率92%。 **整体效率从85%提升到90%，一台8 GPU的AI服务器每年节电1200 kWh。** ---如何选型2024年最热门的图腾柱PFC？
**答案：看功率段与成本敏感度。** - **<300 W**：临界导通模式（CrM）图腾柱，用硅超结MOSFET即可，BOM成本<$3。 - **300 W—3 kW**：连续导通模式（CCM）图腾柱，必须上GaN或SiC，效率>99%，但驱动需隔离电源，成本增加$5。 - **>3 kW**：三相维也纳整流+SiC MOSFET，THD<3%，适合数据中心UPS。 ---模块电源的“黑盒化”会把工程师逼失业吗？**
**答案：不会，工程师从“设计电源”转向“定义电源”。** - **黑盒化**：RECOM、Delta把EMI滤波、热设计、安规认证全部封装，用户只需关注输入输出脚位。 - **新价值**：工程师把精力投入系统级优化，例如通过I²C动态调整输出电压，让CPU在轻载时降压100 mV，整机功耗再降3%。 ---2024年开关电源工程师必备的三项新技能
1. **Python脚本自动化测试**：用PyVISA控制示波器+电子负载，自动生成效率曲线，告别手动抄表。 2. **热仿真**：掌握FloTHERM，提前预判热点，避免打样三次才过温。 3. **PD协议栈开发**：能读懂USB-IF 3.2规范，用C语言写Sink/Source切换逻辑，解决笔记本充手机反向供电的兼容性Bug。 ---写在最后：别忽视安规与回收
2025年欧盟将强制执行**《电源生态设计法规》**，待机功耗需<75 mW，2030年强制回收铜/铝比例>65%。提前选用**无卤素PCB**、**可拆解磁芯结构**，能让产品生命周期延长五年。
