粉末冶金行业前景如何_粉末冶金工艺流程详解

粉末冶金行业前景如何 全球汽车轻量化与电动化浪潮叠加，粉末冶金零件渗透率持续提升，预计2025年全球市场规模突破200亿美元；中国作为最大生产基地，年复合增长率保持在8%以上，新能源车磁芯、软磁复合材料需求是最大增量。 ---

粉末冶金到底解决了哪些传统制造的痛点？

- **材料利用率>95%**：传统切削加工浪费高达50%，粉末冶金近净成形直接省料。 - **复杂结构一次成型**：齿轮、凸轮、异形孔无需二次机加工，缩短供应链。 - **合金设计自由度高**：可在Fe基中加入Cu、Ni、Mo、Cr等元素，实现梯度性能。 ---

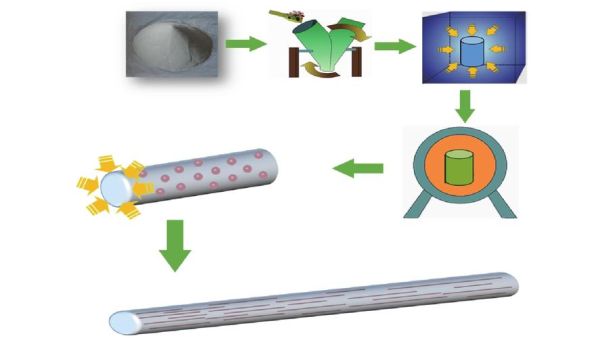

粉末冶金工艺流程详解：从粉末到成品的七步闭环

1. 粉末制备：决定最终性能的上游环节

- **气雾化 vs 水雾化**：气雾化球形度高、流动性好，适合MIM；水雾化成本低，压制件强度更优。 - **粉末指标关键值**： - 粒径D50：10~25μm最常用 - 氧含量：<1500ppm，氧高导致烧结脆性 ---

2. 混合与合金化：让元素均匀“抱团”

- **粘结剂添加**：石蜡+微晶蜡体系，0.5~1.5%即可提升生坯强度30%。 - **扩散合金化**：将Cu、Ni粉与铁粉机械混合，烧结时扩散形成均匀固溶体，避免偏析。 ---

3. 压制成形：密度与尺寸精度的博弈

- **单向压制 vs 双向压制**： - 单向密度差5~7%，适合薄壁件 - 双向密度差<2%，齿轮类零件首选 - **温压技术**：模具加热至120~150℃，密度可再提升0.15g/cm³，强度提高15%。 ---

4. 烧结：冶金结合的核心

- **网带炉 vs 推杆炉**： - 网带炉适合小件连续生产，产能高 - 推杆炉温度均匀性±3℃，适合高合金钢 - **烧结气氛**：90N₂+10H₂混合气，露点<-40℃，防止氧化脱碳。 ---

5. 后处理：让零件“锦上添花”

- **渗铜**：将Cu熔渗到孔隙中，密度升至7.6g/cm³，硬度HB180以上。 - **蒸汽处理**：550℃水蒸气中氧化，生成Fe₃O₄封闭孔隙，防锈等级达480h盐雾。 ---

粉末冶金在汽车零部件中的典型应用

- **VVT链轮**：密度7.0g/cm³，抗拉强度600MPa，替代45钢锻件减重30%。 - **变速箱同步器毂**：齿形精度IT7级，单件成本降低40%。 - **新能源电机磁芯**：3%Si的软磁复合材料，涡流损耗下降50%，效率提升2%。 ---

粉末冶金VS金属注射成型（MIM）：谁更适合大批量？

- **尺寸界限**：粉末冶金适合>5mm、<200g零件；MIM可制0.1g微型件。 - **材料成本**：粉末冶金铁基粉15元/kg，MIM不锈钢粉120元/kg。 - **批量临界点**：粉末冶金>1万件经济性凸显，MIM需>5万件摊平模具费。 ---

粉末冶金行业的技术瓶颈与突破方向

- **高密度化**：目前生坯密度7.2g/cm³，通过高速压制（HVC）可达7.4g/cm³，接近锻钢。 - **增材制造融合**：激光选区熔化（SLM）打印复杂冷却通道，再用粉末冶金填充，实现梯度性能。 - **绿色制造**：回收废粉+氢气还原，闭环系统减少30%碳排放。 ---

粉末冶金企业如何抓住新能源红利？

- **锁定软磁材料**：开发Fe-Si-Al系低损耗粉芯，满足800V高压平台需求。 - **布局一体化压铸替代件**：转向节、控制臂等铝合金压铸件，可用粉末冶金钢背复合结构减重15%。 - **数字化烧结**：在线监测炉内氧含量、碳势，AI算法实时调整工艺窗口，良率提升5%。 ---

粉末冶金投资避坑指南

- **设备折旧陷阱**：进口500吨压机800万元，寿命10年，需确保年产能>300万件摊薄成本。 - **原料价格波动**：镍价每涨1万元/吨，含2%Ni的零件成本增加0.2元/件，需签订年度锁价协议。 - **客户认证周期**：汽车件PPAP流程18个月，提前布局IATF16949体系才能快速切入供应链。
