一、电容选型怎么选？先问自己五个关键问题
在电容选型怎么选这件事上，**先别急着翻规格书**，先回答下面五个问题，答案会自然缩小范围。

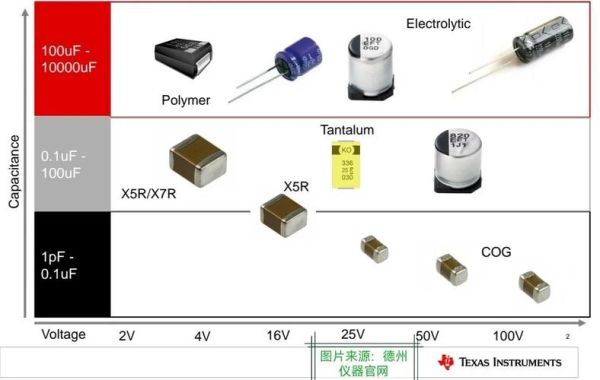

（图片来源网络，侵删）
- 工作电压是多少？ 选额定电压≥1.5倍实际电压，留足余量。
- 目标频率范围？ 高频段优先考虑NP0/C0G陶瓷，低频段可用电解或钽。
- 容值精度要求高吗？ 滤波可±20%，定时、振荡必须±5%以内。
- 环境温度上限？ 105 ℃场景就别选85 ℃的电解，寿命直接腰斩。
- 封装尺寸限制？ 手机主板只能0402，工业电源可用13×20 mm大罐。
二、高频电容和电解电容区别到底在哪？
高频电容和电解电容区别常被简化为“一个贵一个便宜”，其实远不止如此。
1. 材料与结构差异
高频电容：以陶瓷、云母、聚丙烯薄膜为介质，**无电解质**，极板直接蒸镀金属层，ESR极低。
电解电容：以氧化铝为介质，**液态或固态电解质**作阴极，极板为蚀刻铝箔，容值大但ESR高。
2. 频率特性对比
| 参数 | 高频陶瓷电容 | 铝电解电容 |
|---|---|---|
| 有效频率范围 | 1 kHz – 10 GHz | 50 Hz – 100 kHz |
| 等效串联电感ESL | < 1 nH | 5 – 20 nH |
| 损耗角正切 | 0.0002 – 0.01 | 0.05 – 0.3 |
3. 容值与体积
高频电容：0402封装最大1 µF，**容值/体积比低**。
电解电容：同体积可达1000 µF，**容值/体积比高**，但高度较高。
4. 寿命与失效模式
高频陶瓷：无电解液，**寿命理论无限**，常见失效为机械裂纹。
电解电容：电解质挥发导致容量衰减，**105 ℃/2000 h**是常见规格，失效时可能爆浆。
三、实战案例：开关电源输出端如何搭配两种电容
假设设计一个24 V转5 V/3 A的Buck，输出纹波要求≤50 mV。

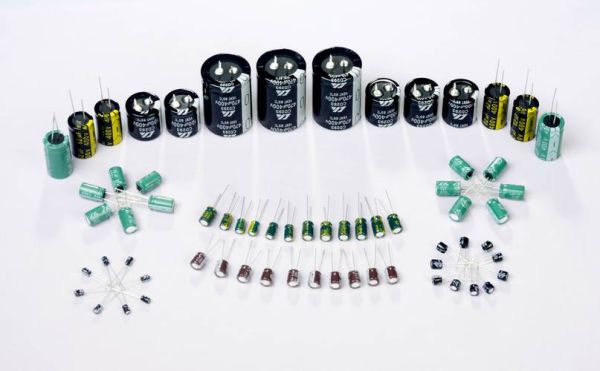

（图片来源网络，侵删）
- 主储能：选470 µF/10 V铝电解，ESR 35 mΩ，负责吸收低频能量。
- 高频旁路：并联2×22 µF X7R陶瓷，ESR 2 mΩ，把500 kHz开关毛刺拉到地。
- 相位补偿：再并0.1 µF C0G，抑制尖峰谐振。
实测纹波42 mV，满足要求，**成本仅增加0.08 USD**。
四、常见疑问快问快答
Q：能不能全用陶瓷替代电解？
A：>100 µF的陶瓷价格飙升，且DC Bias效应导致有效容量下降50%，**大容量场景仍离不开电解**。
Q：高频电容一定比电解好吗？
A：在音频耦合场景，电解的柔和听感反而被发烧友偏爱，**性能≠听感**。
Q：固态电解能否折中？
A：固态电解ESR比传统低一个数量级，**但价格贵3倍，耐压目前≤100 V**。
五、未来三年电容行业技术走向
- 车规级MLCC：耐温150 ℃，容值突破100 µF，抢占部分钽电容市场。
- 氮化镓电源：MHz级开关频率，推动**超低ESL倒装MLCC**需求。
- 高容量导电聚合物：470 µF/6.3 V 0402封装已在实验室验证，**体积缩小80%**。
六、采购避坑指南
1. 看批次：同一型号不同批次，**X5R介质的K值可能±30%漂移**。
2. 看电压：标称50 V的电解，**在45 V下寿命已缩短至标称的1/3**。
3. 看渠道：高频电容假货泛滥，**优先找村田、TDK授权代理**。

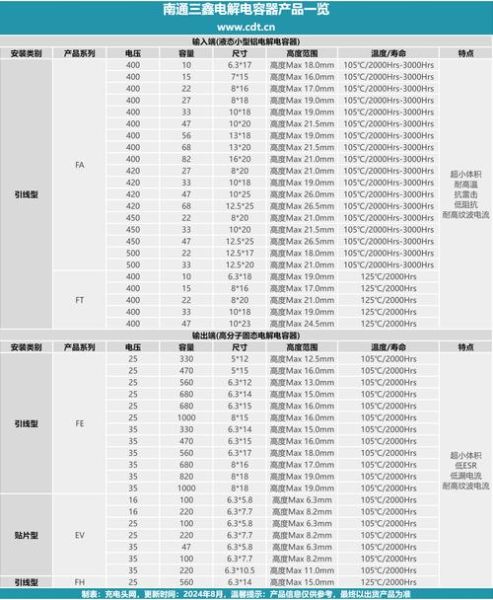

（图片来源网络，侵删）
