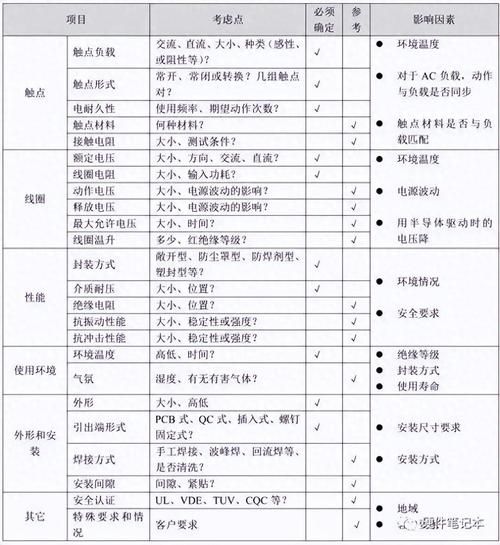

一、继电器选型标准：从需求到参数的完整路径
1. 负载类型与触点容量如何匹配？
选继电器第一步是确认负载是阻性、感性还是容性。阻性负载可直接按额定电流选；感性负载需乘以2~3倍余量，防止电弧烧蚀；容性负载则需考虑浪涌电流，常选TVS管+继电器组合。

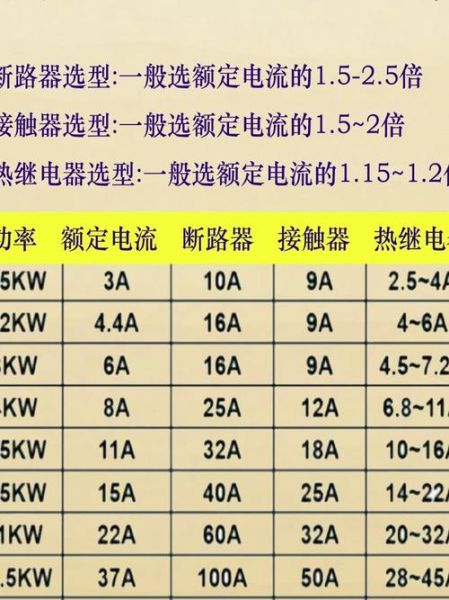

（图片来源网络，侵删）
2. 线圈电压与控制电路怎样兼容？
常见线圈电压有5 VDC、12 VDC、24 VDC、220 VAC。若控制端为MCU，优先选5 V或12 V，并核算驱动电流是否满足线圈吸合功率；若用PLC，则24 VDC最通用。
3. 触点形式与极数如何决定？
单路控制用SPST；需要常开常闭转换时选SPDT；多路同步切换则用DPDT或4PDT。工业场景若需强制导向触点，应选安全继电器，防止熔焊导致信号粘连。
4. 环境与寿命指标不可忽视
- 温度范围：汽车级需-40 ℃~125 ℃，家电-20 ℃~70 ℃即可。
- 机械寿命：普通型号约1,000万次，高频应用选簧片继电器可达1亿次。
- 封装：PCB选THT或SMT，面板安装选插座式，防尘防潮选塑封或金属罩。
二、继电器故障如何排查：从症状到根因的七步法
1. 线圈不吸合，先量电压还是量电阻？
先测线圈两端实际电压是否达到额定值。若电压正常，再断电测线圈电阻，开路即线圈烧断；若电阻正常，则可能是驱动电路电流不足或EMI抑制二极管击穿。
2. 触点粘连，如何快速确认？
断电后万用表蜂鸣档仍导通，即已粘连。原因多为过载或浪涌，解决思路： - 更换更大触点容量的型号； - 并联RC吸收回路或压敏电阻； - 改用固态继电器彻底消除电弧。
3. 间歇性失效，温度还是振动惹的祸？
用冷热冲击箱复现：若低温不吸合，属线圈电阻下降导致吸合功率不足；若高温释放，属磁钢退磁或塑料件变形。振动环境则需检查引脚焊接裂纹，必要时选抗振型继电器。

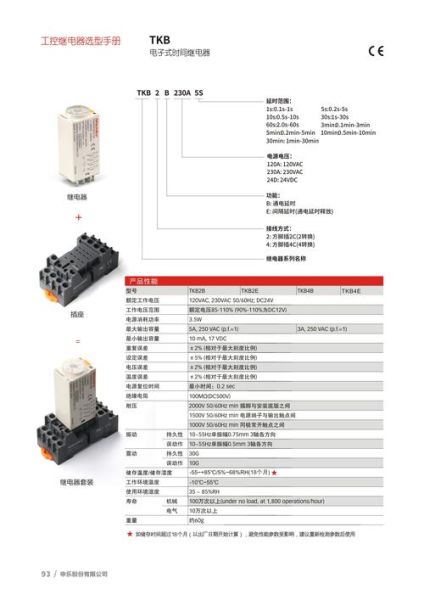

（图片来源网络，侵删）
4. 继电器噪音大，是质量问题吗？
交流线圈50 Hz哼声属正常；若直流线圈也异响，多为铁芯磨损或弹簧疲劳，更换即可。对噪音敏感场合，可选静音继电器或固态方案。
5. 排查工具与技巧清单
- 万用表：测线圈电阻、触点通断。
- 示波器：捕捉线圈驱动波形，判断是否过冲。
- 红外测温：运行中触点温升超过65 K即过载。
- 替换法：直接换新继电器，故障消失则定位成功。
三、实战案例：48 V充电桩继电器频繁失效
问题现象
某品牌充电桩使用30 A 250 VAC继电器，半年内损坏率30%，症状为触点粘连、线圈开路并存。
根因分析
- 负载为电池+电容，浪涌电流高达180 A，远超触点容量。
- 驱动电路仅用1N4148二极管反向并联，无TVS，反向尖峰达120 V，线圈绝缘击穿。
- 机柜密封差，沿海盐雾导致触点氧化，接触电阻上升，发热加剧。
解决方案
- 继电器升级为40 A 250 VAC，AgSnO₂触点；- 线圈侧加SMBJ58CA TVS管，并串47 Ω限流电阻；
- 整机增加IP54防护涂层，每季度维护一次。
整改后运行18个月，失效率降至0.2%。
四、未来趋势：继电器会被固态器件完全取代吗？
在高频、无噪音、长寿命场景，固态继电器优势明显，但大电流、高耐压、低成本仍是电磁继电器的护城河。短期内，两者将互补共存： - 功率<2 kW且切换频率<10 Hz，继续用电磁继电器； - 光伏逆变器、充电桩等高频场合，采用混合方案：固态继电器完成日常切换，电磁继电器做故障旁路。
（图片来源网络，侵删）
