冲压模具用什么材料_冲压加工精度如何提升

一、冲压模具常用材料有哪些？性能对比与选型思路

在冲压车间里，师傅们最常问的一句话就是：冲压模具用什么材料才能既耐磨又不易崩裂？答案并不唯一，而是取决于料厚、产量、被冲材质三大变量。

• Cr12MoV：高碳高铬冷作模具钢，硬度HRC58-62，适合0.3-2.0mm薄板高速冲；缺点韧性一般，厚板或大尺寸孔易崩刃。
• SKD11改良型：加入Mo、V细化晶粒，耐磨性提升20%，适合不锈钢、硅钢片等难加工材料。
• ASP23粉末高速钢：含大量硬质碳化物，寿命可达SKD11的3-5倍，但成本翻倍，仅用于精密级进模或连接器端子模。
• 硬质合金YG15：硬度HRA87，几乎不磨损，适合批量千万次以上的微电机芯片；缺点是脆，需加预紧套防止开裂。

---

二、冲压加工精度如何提升？从机床到工艺的7个关键控制点

很多工厂把精度差归咎于模具老化，却忽视了冲压加工精度如何提升其实是一套系统工程。下面用自问自答拆解。

1. 机床刚性不足会导致哪些误差？

答：滑块下死点重复定位误差超过0.01mm时，会出现毛刺高度不均、折弯角度漂移。解决方法是选用闭式双点压力机，其C型框架变形量仅为开式机床的1/3。

2. 送料步距如何精准到±0.02mm？

答：传统滚轮送料机靠摩擦力易打滑，改用伺服滚轮+编码器闭环，步距误差可压缩到±0.01mm；同时加装末端夹持机构，防止薄料起拱。

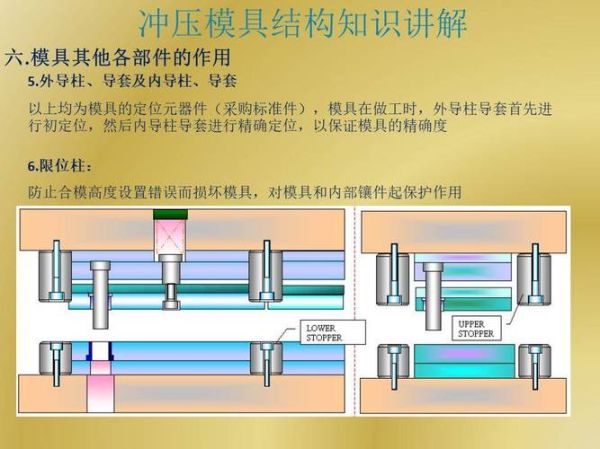

3. 模具导向结构怎样升级？

答：将普通导柱改为精密级球保持式导柱（公差h5/H6），配合石墨干膜润滑，连续冲压500万次后导向间隙仍≤0.01mm。

4. 材料应力释放如何减少回弹？

答：对高强度钢先进行拉矫去应力，使屈服强度下降8-12%；折弯时采用局部压筋+过度折弯补偿，回弹角可控制在1°以内。

5. 在线检测怎样避免批量报废？

答：在模具内集成光纤传感器+视觉系统，实时监测孔位偏移、缺料裂纹，异常时0.3秒内停机，废品率从0.8%降至0.05%。

---

三、实战案例：0.1mm不锈钢弹片精度提升30%的全过程

某连接器厂原用SKD11模具冲0.1mm SUS301弹片，尺寸CPK仅1.33，客户投诉插拔力波动大。

1. 材料升级：改用粉末高速钢ASP23，硬度HRC62，耐磨性提升4倍。
2. 结构优化：将单冲模改为14工位级进模，增加预冲引导孔+精整修边工位。
3. 工艺调整：冲压速度从200次/min降至120次/min，配合微量油雾润滑，温升降低15℃。
4. 检测闭环：加装激光测厚仪，实时补偿模具闭合高度，尺寸CPK稳定在2.0以上。

---

四、常见误区：为什么换了进口钢材精度还是不稳定？

误区一：只换材料不换热处理。ASP23需560℃三次回火才能发挥韧性，一次回火硬度虽高但易崩裂。

误区二：忽视机床水平调校。压力机工作台水平误差0.05mm，会导致冲头偏载，再好的模具也寿命减半。

误区三：省略清洁环节。铁粉堆积在模腔内相当于二次冲压，尺寸瞬间超差0.02mm。

---

五、未来趋势：智能冲压如何重新定义精度标准？

随着伺服压力机+数字孪生普及，冲压精度将进入微米级时代：

• 实时补偿：通过压力曲线AI分析，动态调整滑块下死点，补偿模具热胀冷缩。
• 预测性维护：振动传感器提前3天预警轴承磨损，避免突发停机导致的精度漂移。
• 柔性换型：一键切换模具参数库，换型时间从2小时压缩到15分钟，首件合格率99%。
