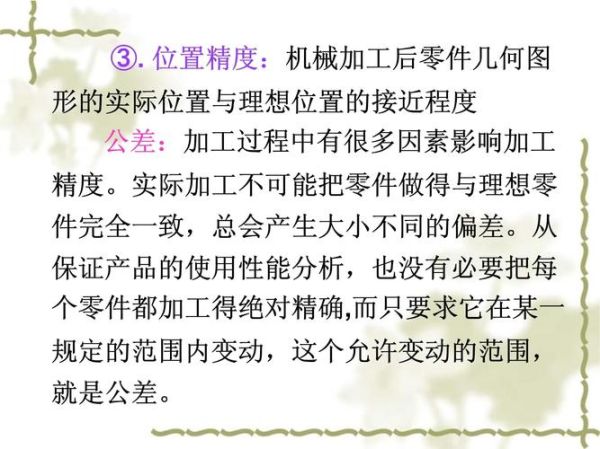

一、机械零部件加工精度如何提高？
1. 工艺路线优化：从毛坯到成品的每一步都计算到位
很多工厂把“精度”寄托在最后一步精加工，结果废品率居高不下。正确做法是：
- 先粗后精，分阶段留余量：粗加工留余量控制在0.5-1 mm，半精加工再留0.1-0.3 mm，精加工只切0.01-0.05 mm，避免一次吃刀过大导致变形。
- 基准统一：所有工序尽量以同一组定位基准装夹，减少重复找正误差。
- 热处理穿插：调质、淬火安排在半精加工之后，精加工之前，既消除应力又保证最终尺寸稳定。
2. 设备与刀具：精度是“磨”出来的
设备主轴跳动超过0.01 mm，再好的程序也白搭。
- 主轴动态平衡：每月做一次动平衡检测，把振动降到0.5 μm以内。
- 刀具预调：使用对刀仪把刀具径向跳动控制在2 μm，长度误差在5 μm。
- 涂层选择：加工45HRC以上材料时，选用TiAlN涂层刀具，寿命提高3倍，尺寸漂移更小。
3. 环境与测量：恒温车间不是摆设
温度每变化1 ℃，一米长的钢件会伸缩11 μm。
- 恒温20 ℃±1 ℃：把关键工序集中到夜班或恒温车间，减少热变形。
- 在线测量补偿：在机床上加装测头，每加工5件自动测量一次，发现尺寸漂移立即补偿。
- 量具周期检定：卡尺、千分尺、气动量仪每3个月送检一次，防止“量具不准”造成批量报废。
二、常见失效原因有哪些？
1. 疲劳断裂：80%的轴类零件都栽在这
自问：为什么同样材质的轴，有的跑一年没事，有的三个月就断？
自答：表面粗糙度Ra0.8与Ra0.2相比，疲劳寿命差5倍。
- 应力集中源：键槽根部未做圆角、螺纹退刀槽过尖，都会成为裂纹起点。
- 残余拉应力：磨削烧伤留下的拉应力可把疲劳极限拉低30%。改用精车后滚压，表面形成压应力层，寿命翻倍。
- 材料纯净度：夹杂物尺寸超过20 μm，疲劳源直接“预埋”。选用电渣重熔钢，夹杂物降到5 μm以下。
2. 磨损失效：看似“磨没”了，其实是“粘走”了
- 粘着磨损：铝件与钢件配对时，铝屑粘到钢表面形成瘤，反过来刮伤铝件。解决方案：钢件表面镀DLC，摩擦系数降到0.1。
- 磨粒磨损：铸造砂粒、铁屑混入润滑油，像砂纸一样打磨轴颈。加装磁性过滤器，颗粒度降到10 μm以下，磨损率下降70%。
- 腐蚀磨损：潮湿环境下，轴承滚道出现锈坑，剥落面积迅速扩大。选用不锈钢+固体润滑涂层，盐雾试验1000 h无锈。
3. 变形失效：不是断了，而是“弯了”
- 残余应力释放：大型焊接床身未做时效处理，半年后床身扭曲0.2 mm，导轨精度全废。采用振动时效+二次精加工，变形控制在0.02 mm。
- 过载塑性变形：齿轮齿面接触应力超过材料屈服极限，齿形永久变形导致噪音飙升。重新校核接触强度，把模数从2 mm提到2.5 mm，安全系数从1.1升到1.5。
- 热变形：高速主轴运转2 h后，前端轴承温升40 ℃，轴伸长0.05 mm，导致刀尖漂移。改用陶瓷球轴承+油气润滑，温升降到15 ℃，热伸长缩小到0.01 mm。
三、实战案例：从失效到精度的闭环改进
案例背景
某液压阀体孔系位置度要求±0.01 mm，但批量抽检合格率只有60%，主要失效模式为孔距超差和孔壁拉毛。
问题拆解
- 装夹变形：四爪卡盘夹紧力不均，薄壁阀体被夹成椭圆。
- 刀具振动：深孔钻长径比超过8倍，钻尖摆动导致孔偏。
- 测量滞后：加工完再送三坐标检测，发现超差已是一批次。
改进措施
- 工艺：改用液压膨胀芯轴，夹紧力均匀，变形量从0.03 mm降到0.005 mm。
- 刀具：选用内冷硬质合金深孔钻，加导向套，摆动控制在0.01 mm。
- 在线检测：机床集成无线测头，每孔加工后立即测量，超差自动补偿。
- 结果：合格率从60%提升到98%，单件节拍缩短15%。
四、自问自答：如何建立长期精度与可靠性体系？
问：精度提高了，会不会增加成本？
答：短期看刀具、测头、恒温投入确实增加10%，但废品率从5%降到0.5%，返修工时减少80%，综合成本反而下降12%。
问：失效分析做完就结束了吗？
答：把失效模式录入FMEA库，每季度更新一次；把改进后的工艺参数固化到作业指导书，新员工也能一次做对。
问：小批量多品种如何兼顾精度？
答：建立“柔性夹具库”，一套夹具通过快换定位块适配20种零件；程序模板化，换型时只需改5行坐标，调试时间从2 h缩到15 min。
评论列表
