塑料管道已经成为市政工程、家装给排水、农业灌溉等领域的主流选择，但“能用多久”与“怎么选”始终是采购方、施工方乃至终端用户最关心的两大问题。本文用行业最新数据、一线工程反馈与材料学视角，拆解这两个长尾疑问。
（图片来源网络，侵删）
塑料管道到底能用多久？
官方寿命 vs 实际寿命
在实验室标准工况（20℃、恒定压力、无紫外线）下，**PE100级给水管设计寿命为50年**，PPR热水管标称寿命同样为50年。然而，工程现场往往存在以下变量：
- 昼夜温差>20℃的户外环境，寿命缩短至35～40年；
- 水中余氯浓度长期>2mg/L，PVC-U管内壁脆化提前5～8年；
- 回填土含尖锐石块且未做砂垫层，承压管局部点载荷寿命折减可达30%。
如何判断“已到期”？
现场常用**三步快检法**：
- 外观：表面出现龟裂、粉化，或颜色由白转黄（PVC）、由黑转灰（PE）即示警；
- 环刚度：用便携式环刚度仪抽检，下降值>20%视为临界；
- 静液压：现场截取30cm试件，在1.5倍公称压力下保压1小时，无渗漏但出现明显膨胀即判废。
如何挑选真正耐用的塑料管？
看原料：三行代码决定50年
管材喷码上通常有一串“原料追溯码”，例如：
PE100-RC-BLACK-PE4710
拆解含义：
- PE100：最小要求强度MRS=10MPa；
- RC：耐裂纹扩展，适合非开挖施工；
- PE4710：美国ASTM标准中，抗慢速裂纹增长>500小时，是普通PE100的2.5倍。

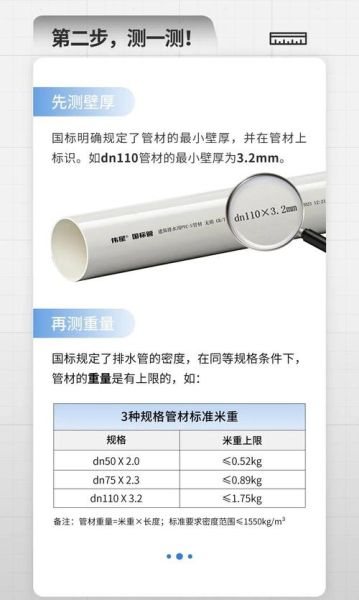

看壁厚：别被“国标负差”坑了
GB/T 13663.2允许壁厚负偏差-0.3mm，于是市面上出现“国标下限管”。**采购时要求供应商提供第三方壁厚全检报告**，抽检点≥12个/批次，任何一点低于公称壁厚即退货。
看连接方式：决定渗漏概率
| 连接方式 | 适用材料 | 50年渗漏概率 |
|---|---|---|
| 热熔对接 | PE、PPR | <0.5% |
| 电熔套筒 | PE | <0.3% |
| 胶粘承插 | PVC-U | 2%～4% |
| 橡胶圈承插 | PVC-U、PE | 1%～2% |
工程案例：寿命翻倍的三个细节
案例一：高原紫外线强区PE给水管
项目地点：青海玉树，海拔3800米，紫外线强度为平原的1.7倍。
**解决方案**：
（图片来源网络，侵删）
- 选用2.5%炭黑+0.3%HALS光稳定剂的PE100-RC管；
- 外壁再套一层黑色HDPE保护套管，成本增加8%，但25年后取样检测，氧化诱导时间仍>20min，相当于新料90%性能。
案例二：沿海化工园区PVC-U排水管
介质含10%NaCl、200ppm次氯酸钠，温度35℃。
**解决方案**：
- 改用CPVC高氯管材，氯含量由56.7%提升到67%，耐化学腐蚀等级由“一般”跃升至“优”；
- 采用溶剂胶粘+不锈钢管箍双重连接，运行8年后内壁粗糙度仅增加6%，远低于PVC-U的35%。
案例三：北方地暖PPR管
冬季水温70℃，间歇供热导致热循环疲劳。
**解决方案**：
- 选用β晶型PPR（PPR-CT），环应力提高18%，热循环次数从1万次提升到2.5万次；
- 暗埋部分全部用20mm厚发泡PE保温，减少热冲击，实测50年疲劳寿命满足DIN 8078最高等级。
采购避坑清单
1. 要求供应商提供原料批次质检报告+成品静液压8760h检测报告，缺一不可；
2. 现场随机切1米样品，**称重对比理论米重**，偏差>3%直接退货；
3. 大口径管（≥DN400）必须做0℃落锤冲击试验，破损率>10%拒收；
4. 合同写明“寿命质保”而非“产品质保”，并约定第三方仲裁检测机构（如SGS、CMA）。
（图片来源网络，侵删）
未来趋势：寿命可视化的塑料管
2024年已有欧洲企业推出内置RFID-应力传感芯片的PE管，可实时回传环向应力、温度数据，云平台算法预测剩余寿命，误差<±5%。国内头部厂家正在跟进，预计2026年规模化，届时“能用多久”将不再靠估算，而是看数据面板。
评论列表
