步进电机选型方法_步进电机常见问题

一、步进电机选型方法：从参数到场景的全流程拆解

很多工程师在第一次接触步进电机时，都会被“扭矩、电流、步距角”等名词绕晕。其实，只要抓住负载、速度、精度三大核心，就能快速锁定型号。

1. 先算负载：扭矩与惯量谁更重要？

自问：为什么同尺寸的电机，有的标称扭矩大却带不动？
自答：因为惯量匹配被忽略了。步进电机失步往往不是因为扭矩不足，而是负载惯量与电机转子惯量比值超过5:1，导致加速阶段能量来不及传递。

• 计算方式：负载惯量JL ÷ 电机转子惯量Jm ≤ 5
• 经验值：丝杆传动时，每1kg负载惯量≈丝杆惯量×（导程/2π）²

---

2. 再看速度：步距角与驱动电压的隐藏关系

自问：为什么42电机在300rpm就抖动，而57电机能稳跑到1000rpm？
自答：步距角越小，低速越平稳；驱动电压越高，高速反电势被抵消得越多。
选型口诀：

1. 低速雕刻机：选0.9°步距角，24V驱动即可
2. 高速贴片机：选1.2°步距角，48V以上驱动

---

3. 最后定精度：开环还是闭环？

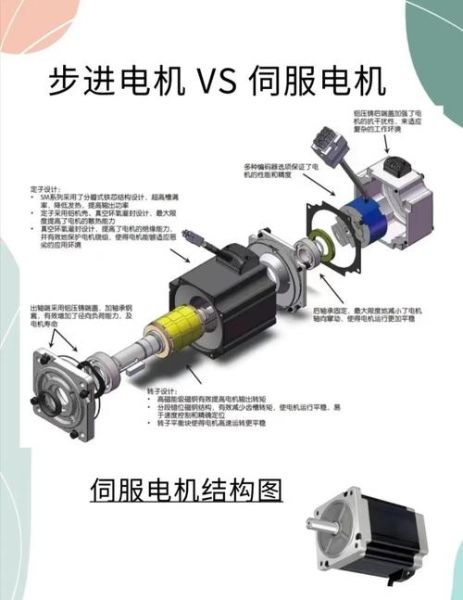

自问：加了编码器是不是就能当伺服用？
自答：闭环步进只能补偿失步，无法消除固有步距误差。如果对定位精度要求≤±0.05mm，建议直接上伺服。

二、步进电机常见问题：从噪音到发热的实战解决方案

1. 噪音像电钻？可能是共振点没避开

自问：为什么电机在450rpm时突然尖叫？
自答：这是第一共振区（通常为200-500rpm）。解决方案：

• 驱动器开启16细分以上，将单步振动能量分散
• 在结构上加阻尼器或改用减震支架

---

2. 外壳烫到70℃？电流衰减设置错了

自问：同样1.5A额定电流，为什么A厂家电机温升只有50℃，B厂家却烫手？
自答：关键在于电流衰减模式。快速衰减适合高速，慢速衰减适合低速，混合衰减才是万金油。

应用场景	推荐衰减模式	温升对比
3D打印机低速	慢速衰减30%	降低15℃
CNC高速	混合衰减50%	噪音下降8dB

---

3. 运行中突然反转？90%是脉冲信号受干扰

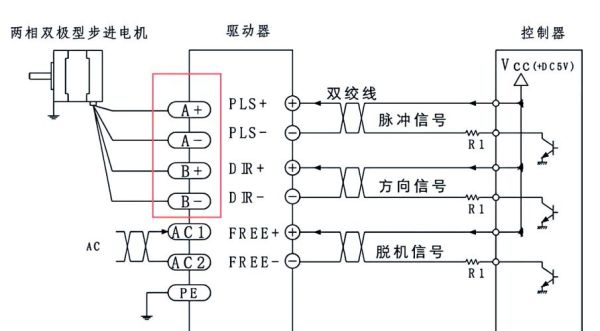

自问：用PLC发脉冲，电机偶尔会倒转几圈，查程序又没BUG？
自答：步进驱动器对脉冲边沿极其敏感，常见干扰源：

1. 变频器动力线与脉冲线平行走线
2. 开关电源与驱动器共地

排查顺序：先换屏蔽线→再试差分信号→最后加磁环。

三、行业最新趋势：一体化闭环与总线控制

1. 一体化闭环电机：省空间还是智商税？

自问：集成编码器+驱动器+控制器的“三合一步进”值得买吗？
自答：在空间受限的AGV小车上，它能减少30%布线；但在高粉尘环境下，散热片被包裹反而导致温升增加。

---

2. EtherCAT总线步进：实时性有多强？

自问：用脉冲控制已经够用了，为什么要上EtherCAT？
自答：当设备轴数超过8轴时，脉冲+方向线的布线复杂度呈指数增长，而EtherCAT的100μs同步周期能让多轴插补更丝滑。

四、采购避坑指南：容易被忽略的3个细节

• 线材标号：部分厂家用24AWG线冒充20AWG，导致3米以上丢步
• 轴承品牌：同样57电机，用NMB轴承的寿命是杂牌轴承的4倍
• 温升测试报告：要求厂家提供100%负载连续运行2小时的实测数据，而非空载温升
