模具加工精度如何提高_模具寿命延长方法

一、模具加工精度如何提高？核心思路拆解

很多工程师在调试阶段发现尺寸偏差，第一反应是“机床精度不够”。其实，**影响模具精度的因素远不止机床本身**。下面用自问自答的方式，把常见误区与可落地的解决方案一次性说透。

1. 机床精度≠最终精度？

是的。即使五轴机标称重复定位0.003 mm，如果**夹具刚性不足、刀具悬伸过长、环境温度波动>2 ℃**，实际加工误差可能放大到0.02 mm以上。

---

2. 如何系统提升加工精度？

• 工艺路线再设计：粗、半精、精三次工序分开，留0.15 mm均匀余量给精加工，避免让精铣刀吃“重刀”。
• 在线测量闭环：在机加装激光对刀仪，每把刀第一次接触工件即自动补偿刀长与半径，减少人工对刀误差。
• 恒温车间：保持20 ℃±0.5 ℃，机床预热30 min后再切削，铸铁床身热变形可降低40 %以上。

---

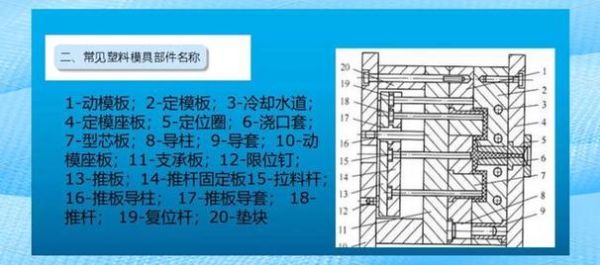

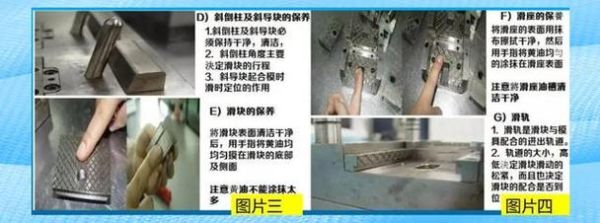

二、模具寿命延长方法：从材料到维护的全链路策略

模具报废往往不是“用坏”，而是“维护不到位”。**寿命提升30 %以上，靠的不是昂贵钢材，而是系统管理**。

1. 材料选择：硬度与韧性的平衡

问：H13和S136到底差在哪？
答：H13热作钢韧性高，适合压铸模；S136不锈钢析出硬化后硬度HRC50-52，耐蚀性强，适合透明塑胶模。若盲目追求硬度，**裂纹风险反而增加**。

---

2. 表面处理：PVD涂层如何选？

• 氮化钛TiN：通用型，摩擦系数0.4，适合冲裁模。
• 氮铝钛AlTiN：耐高温800 ℃，适合高速注塑模。
• DLC类金刚石：摩擦系数0.1，用于高光镜面模，但成本翻倍。

---

3. 冷却水路优化：寿命提升的隐形冠军

传统直通水路离型腔远，冷却慢。改用**随形水路（3D打印）**后，模具温差从60 ℃降到15 ℃，热疲劳裂纹减少50 %。

---

三、实战案例：车灯透镜模的精度与寿命双提升

背景

某车灯厂PMMA透镜模，早期寿命仅8万次，尺寸超差0.05 mm导致光学畸变。

改进措施

1. 钢材由1.2344改为**M333镜面钢**，抛光等级Ra0.015 μm。
2. 精加工改用**气浮式五轴+0.3 mmCBN球刀**，留余量0.01 mm后**磁流变抛光**，面形PV值<0.3 μm。
3. 水路改为**随形螺旋+铍铜镶件**，周期缩短18 %。
4. 每2万模次**干冰清洗+氟化石墨烯涂层补涂**，寿命提升至25万次。

---

四、常见疑问快答

Q：加工中心新买半年精度就下降？
A：检查三点：主轴冷却油是否乳化、线性导轨润滑间隔是否超过100 h、球栅尺是否积尘。

Q：模具抛光后尺寸变小？
A：抛光压力>0.3 MPa时，表层金属流动导致“抛光塌边”。改用**超声抛光+氧化铈悬浮液**，尺寸损失<2 μm。

Q：压铸模龟裂总从浇口开始？
A：浇口速度过高，铝液冲刷模壁。降低内浇口速度至35 m/s，并在浇口区**激光熔覆钴基合金**，寿命提升2倍。

---

五、未来趋势：数字孪生+AI预测性维护

通过传感器实时采集温度、压力、振动数据，**AI算法提前两周预警热裂纹风险**，自动推送维护工单。某德国车企试点后，非计划停机减少70 %。

把精度控制和寿命管理做成标准化流程，**模具不再是消耗品，而是可迭代的数据资产**。
