一、为什么电感选型参数如此关键？
在开关电源、射频前端、DC-DC转换器里，一颗电感若选错，轻则效率掉5%，重则芯片过热烧毁。把电感选型参数拆成“看得见”的指标，就能提前规避90%的失效风险。

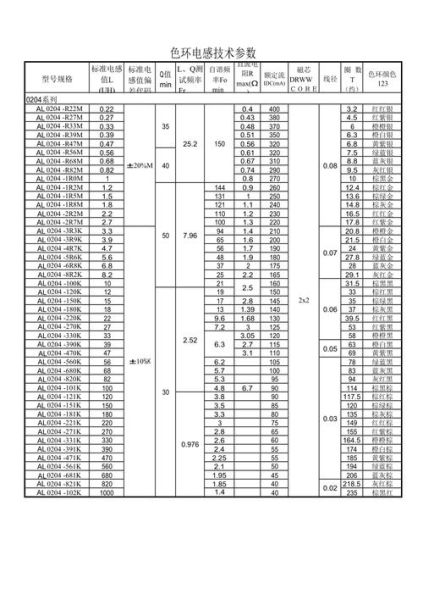

二、电感选型参数有哪些？逐项拆解
1. 电感量（L值）
电感量决定纹波电流大小。通常工程师先用公式 L = (Vin – Vout) × D / (ΔIL × fsw) 粗算，再按E12或E24系列取标称值。注意：温度升高时，铁氧体磁芯的μ会下降10%～20%，要留裕度。
2. 饱和电流（Isat）
当电流超过Isat，电感量会瞬间跌落30%以上，导致峰值电流失控。选型时把最大负载电流 × 1.3作为下限，再核对数据表里Isat的测试条件（多数厂商只给25 ℃、10%衰减点）。
3. 温升电流（Irms）
温升电流由线圈DCR和磁芯损耗共同决定。若规格书只写“ΔT=40 K”，而你的系统环境温度已达85 ℃，就必须按热降额曲线再打折。
4. 直流电阻（DCR）
DCR直接影响导通损耗P = Irms² × DCR。对于2 MHz以上的高频应用，DCR每增加10 mΩ，效率可能下滑0.5%～1%。
5. 自谐频率（SRF）
SRF是电感与其寄生电容产生并联谐振的频率。工作频率必须低于0.5×SRF，否则阻抗曲线会反转，滤波器失效。

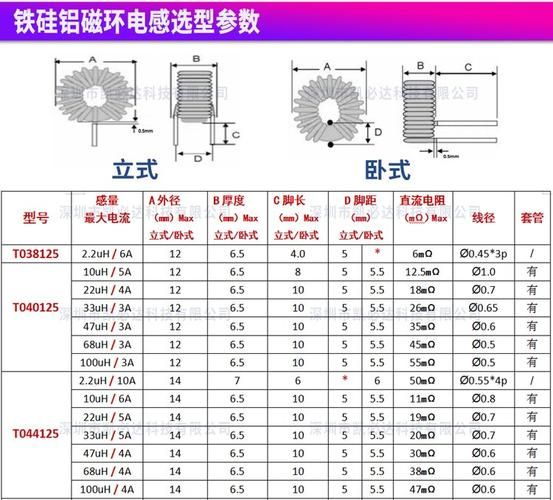

6. 封装尺寸与屏蔽结构
• 非屏蔽鼓芯：成本低，漏磁大，仅适合30 MHz以下。
• 半屏蔽：树脂覆盖，漏磁减少50%。
• 一体成型：磁路闭合，EMI最佳，但价格贵30%。
三、高频电感如何选型？抓住五个实战细节
细节1：先锁定工作频段
问：射频PA用700 MHz还是2.4 GHz？
答：700 MHz选0402/0603尺寸，2.4 GHz直接上0201，封装越小寄生参数越低。
细节2：Q值与插入损耗的权衡
Q值越高，插入损耗越小，但带宽变窄。蓝牙匹配网络通常Q≈30，而GPS前端为了带外抑制，Q可放宽到15。
细节3：额定电流在高频下会缩水
厂商标Isat多用100 kHz测试，到了1 GHz，磁芯损耗呈指数上升，实际电流只能用到标称值的60%～70%。
细节4：PCB焊盘就是电感的一部分
0402高频电感，焊盘多延长0.2 mm，电感量增加0.3 nH。务必按推荐焊盘图案打样，再用网络分析仪微调。
细节5：温度漂移与批次一致性
铁氧体材料的温度系数约+50 ppm/℃，而陶瓷芯可达+200 ppm。若产品工作温度-40 ℃~+85 ℃，频率偏移可能超过系统容限，应选温漂≤±25 ppm/℃的射频电感。
四、常见误区与避坑清单
• 只看Isat，忽略Irms → 结果满载时线圈过热。
• 把功率电感用在射频 → Q值低，信号衰减3 dB以上。
• 盲目追求小尺寸 → 寄生电容上升，SRF掉到工作频率以下。
• 忽视磁饱和曲线形状 → 有些铁粉芯“软饱和”，有些“硬饱和”，后者在临界点效率断崖式下跌。
五、实战案例：5 V转1.2 V/6 A的同步Buck如何选电感
步骤1：设定开关频率fsw=600 kHz，纹波系数r=0.3。
步骤2：计算电感量 L = (5-1.2)×0.24/(0.3×6×600k) ≈ 0.68 μH，取标称0.82 μH。
步骤3：最大电感电流 IL_peak = 6 A×(1+0.3/2) = 6.9 A，故Isat≥9 A。
步骤4：选DCR≤3 mΩ的合金粉芯屏蔽电感，满载损耗P = 6²×0.003 = 0.108 W，温升约15 K。
步骤5：验证SRF≥15 MHz，远离600 kHz开关频率。
六、高频电感供应链与替代思路
日系厂商在0201/0402射频电感领域市占高，但交期长。国产替代策略：
1. 同尺寸、同电感量、Q值±10%以内可直接替换；
2. 若Q值略低，可并联小电容补偿带宽；
3. 批量前务必做高低温S参数扫描，确认批次差异。
七、未来趋势：车规级高频功率电感
随着800 V电池平台普及，车载DC-DC需把开关频率推到2 MHz以上，以减小磁芯体积。新推出的扁平线+氮化铝基板一体成型电感，DCR降低40%，散热能力提升一倍，已在小鹏、蔚来新一代域控中量产。
