耐火材料有哪些种类_如何选择耐火砖

耐火材料是高温工业窑炉的“盔甲”，选错一次，停产三天。下面用问答形式拆解行业最关心的两大问题。

耐火材料到底分几大类？

先把庞杂的家族拆成四张“身份证”，一眼就能对上号。

• **按化学属性** 酸性（硅砖、锆英石砖） 中性（高铝砖、铬刚玉砖） 碱性（镁砖、镁铬砖）
• **按耐火度** 普通耐火（1580～1770℃） 高级耐火（1770～2000℃） 特级耐火（>2000℃）

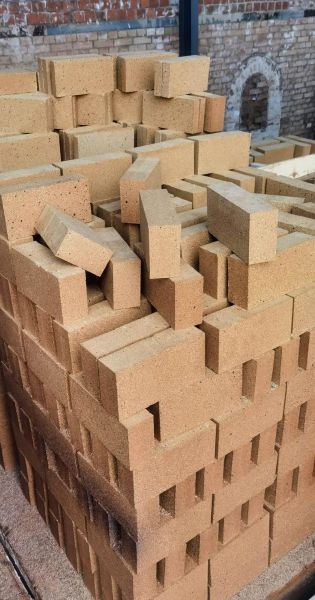

• **按形状与尺寸** 标准砖（230×114×65 mm） 异型砖（拱脚、扇形、锥形） 不定形料（浇注料、可塑料、捣打料）
• **按结合方式** 陶瓷结合（烧结而成，高温强度高） 化学结合（磷酸盐、水玻璃固化，施工快） 树脂结合（低温烘烤即可投入使用）

---

硅砖、高铝砖、镁铬砖，谁才是“高温之王”？

把三种明星材料放在同一张擂台，用数据说话。

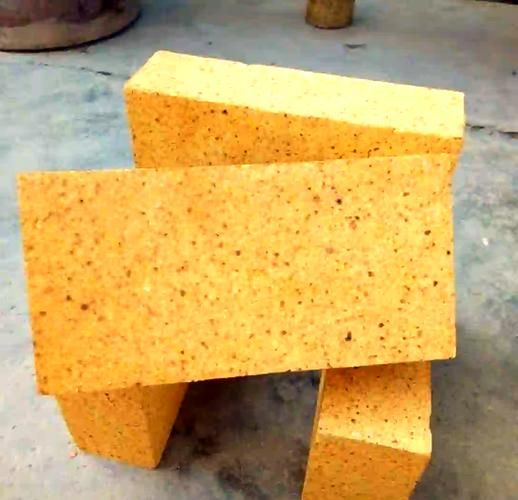

指标	硅砖	高铝砖	镁铬砖
耐火度(℃)	1710	1790	2000
荷重软化点(℃)	1620	1500	1700
抗热震性(次)	1～2	10～15	25～30
典型用途	焦炉、玻璃窑顶	回转窑过渡带	AOD炉、RH精炼

结论：**玻璃窑顶选硅砖，回转窑过渡带选高铝砖，炼钢精炼炉选镁铬砖**。

---

如何根据工况“四步法”选耐火砖？

第一步：锁定温度区间

把窑炉最高工作温度加100℃作为安全裕量，再对照材料耐火度。 例：石灰回转窑烧成带1350℃，直接选耐火度≥1790℃的高铝砖。

第二步：分析侵蚀介质

酸性渣→硅砖、锆英石砖 碱性渣→镁砖、镁铬砖 氧化铁粉尘→高铝砖、刚玉砖 **介质不对，砖再好也白搭。**

第三步：评估热震频次

间歇式窑炉每天升降温2次以上，优先选抗热震≥20次的镁铝尖晶石砖或碳化硅砖；连续式窑炉可放宽到10次。

第四步：核算性价比

把“吨产品耐火材料消耗成本”作为最终指标： 吨钢耐材成本 = 砖单价 × 单耗 / 炉龄 **镁铬砖单价虽高，但炉龄翻倍，吨钢成本反而下降30%。**

---

现场最容易踩的五个坑

1. **只看耐火度，不看荷重软化点** 某水泥厂窑尾用耐火度1790℃的高铝砖，结果1300℃就软化塌顶，原因正是荷重软化点仅1450℃。
2. **忽略砖缝侵蚀** 砖再好，缝是短板。镁铬砖配3 mm火泥缝，寿命直接腰斩；改用0.5 mm干砌+陶瓷焊补，寿命提升40%。
3. **把轻质保温砖当工作层** 轻质砖只能做背衬，工作层必须选致密砖，否则三个月就掉渣。
4. **迷信进口砖** 某钢厂花高价买进口镁碳砖，结果与国产同材质相比炉龄无差异，多付的30%纯属品牌溢价。
5. **不定形料随意加水** 浇注料加水量超标2%，常温强度下降50%，烘炉时爆裂概率翻倍。

---

2024年耐火材料价格风向标

受菱镁矿限产、铝矾土品位下降双重影响，预计：

• 镁砂系产品上涨8%～12%
• 高铝矾土熟料上涨5%～8%
• 碳化硅原料因光伏需求激增，涨幅或达15%

**提前锁价、签订年度长单，可节省10%以上采购成本。**

---

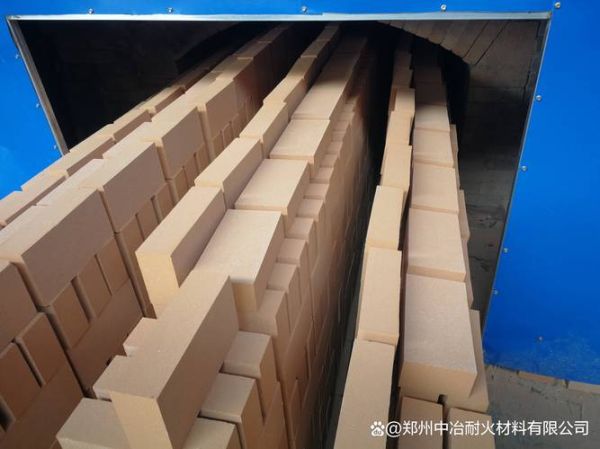

耐火砖施工“三检制”落地清单

把验收标准写进合同，现场照单执行。

1. 检尺寸：±1 mm以内，对角线误差≤2 mm
2. 检泥浆：饱满度≥90%，砖缝≤2 mm
3. 检膨胀：每米留3 mm膨胀缝，填陶瓷纤维毯

执行到位，窑炉寿命可延长20%。
