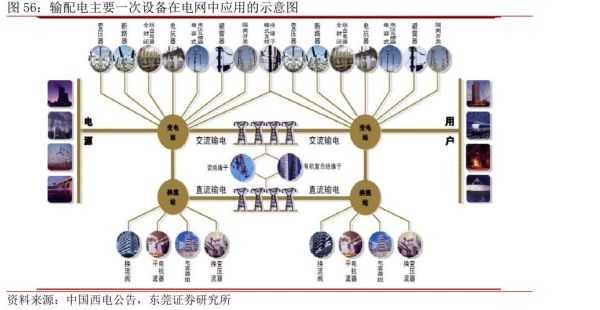

一、输配电设备有哪些？行业常用清单一次看懂

很多刚入行的人都在问：输配电设备有哪些？其实，它并不是单一产品，而是一条完整链路。下面把常见设备按电压等级与功能场景拆开说，方便快速对号入座。

1. 高压侧（110 kV 及以上）

• 电力变压器：主变、联络变、配电变，核心作用是升降压。
• GIS 组合电器：把断路器、隔离开关、母线、互感器封装在SF₆绝缘罐体内，占地小、可靠性高。
• 高压电抗器：抑制过电压、补偿无功。
• 电容式电压互感器（CVT）：测量、保护、载波通信三合一。

---

2. 中压侧（10 kV～35 kV）

• 环网柜：城市配电网“手拉手”环网供电的节点设备。
• 柱上真空断路器：农村、郊区架空线路分段、联络用。
• 电缆分支箱：地下电缆系统“T”接、转接、分接的枢纽。
• 干式变压器：商业综合体、地铁、数据中心室内配电首选。

---

3. 低压侧（0.4 kV）

• 低压成套开关柜（GGD、MNS、GCK）：电能分配、马达控制、无功补偿。
• 智能断路器：具备计量、通讯、故障录波功能，支持远程运维。
• 母线槽：大电流场合替代电缆，安装灵活、散热好。

---

二、输配电系统如何节能降耗？五大落地路径拆解

再问：输配电系统如何节能降耗？答案不止“换高效变压器”这么简单。下面用自问自答方式，把可落地的技术、管理、金融手段一次说透。

Q1：变压器损耗到底占多少？怎么选才省电？

A：在10 kV 配电网络，变压器总损耗约占全网线损的30%～40%。选型时记住“三看”：

• 看能效等级：优先选 GB 20052-2020 1 级能效（空载损耗比 3 级低 30%）。
• 看负载率：工业场景建议负载率 40%～60%，商业综合体 30%～50%，避免“大马拉小车”。
• 看运行方式：多台变压器并列时，根据负荷曲线动态投切，减少空载。

---

Q2：无功补偿是不是装几组电容柜就完事？

A：远远不够。现代配电网谐波含量上升，纯电容补偿易放大谐波。正确姿势：

1. 先测谐波：THDi 超过 10% 时，必须选抗谐波电抗器或SVG+APF 混合补偿。
2. 分相补偿：商场、写字楼单相负荷多，用晶闸管分相投切，避免三相不平衡。
3. 闭环控制：采用功率因数+电压双判据，防止过补引起电压升高。

---

Q3：线路损耗怎么降？只能加粗电缆吗？

A：加粗电缆成本高，综合方案更划算：

• 优化网络结构：把单辐射改成“双环网”“花瓣式”接线，缩短供电半径。
• 推广架空绝缘导线：减少树线矛盾、漏电，降低故障率。
• 应用高温超导电缆：在负荷中心、地下管廊空间受限区域，示范工程已把线损降到 1% 以下。

---

Q4：数字化到底能不能节能？ROI 多久回本？

A：能，而且回本周期越来越短。以某省级电网 2023 年数据为例：

技术方案	单站投资	年节电量	静态回收期
配电房边缘网关+AI 负荷预测	8 万元	3.6 万 kWh	2.2 年
智能分布式馈线自动化	120 万元/条	故障停电损失减少 85%	1.8 年
台区柔性互联装置	50 万元	线损下降 2.7%	3.5 年

核心逻辑：数据→算法→策略→执行→评估，闭环跑通后，节能收益持续放大。

---

Q5：储能、微网是不是噱头？实际能省多少？

A：不是噱头，但场景要对。工业园区、数据中心、充电站三大场景最划算：

• 削峰填谷：江苏某 110 kV 变电站配套 10 MW/20 MWh 储能，峰谷价差 0.8 元/kWh，年套利 600 万元。
• 需量管理：广州某电子厂通过 2 MW 储能+EMS，把最大需量从 9.5 MW 压到 7.8 MW，每月节省基本电费 15 万元。
• 光储直柔：深圳前海写字楼屋顶光伏+1 MWh 储能+直流母线，全年用电自给率 42%，线损再降 1.8%。

---

三、政策与金融杠杆：节能降耗的“外挂”

技术之外，还有政策红利和绿色金融：

• 能效诊断补贴：多地对年用电量 1000 万 kWh 以上企业，补贴第三方诊断费用 50%。
• 合同能源管理（EMC）：零首付改造，节能收益按 3:7 或 4:6 分成，企业现金流压力骤降。
• 碳减排支持工具：央行专项再贷款 1.75% 利率，银行配套后综合成本低于 3%，远低于商业贷款。

---

四、未来趋势：从“设备节能”到“系统节能”

下一步，输配电节能将走向源网荷储协同：

1. 数字孪生电网：实时映射物理电网，预测故障、优化潮流，线损有望再降 1%～2%。
2. 柔性互联装置：替代传统联络开关，实现毫秒级功率支援，减少备用容量。
3. 碳足迹计量：每一度电附带碳标签，倒逼企业主动选择低碳时段用电。

抓住这些趋势，提前布局，才能在下一轮输配电节能竞赛中占得先机。
