一、为什么必须区分特种电缆与普通电缆？
普通电缆满足一般电力传输即可，而特种电缆要在极端温度、化学腐蚀、机械应力或电磁干扰等场景下长期稳定运行。若选错型号，轻则信号失真，重则停机爆炸。
二、特种电缆有哪些种类？
1. 耐高温电缆
- 云母绕包+玻璃纤维编织：连续工作温度450 ℃，用于炼钢炉旁测温线路。
- PTFE绝缘：耐260 ℃且抗酸碱，常见于航天发动机传感器。
2. 耐低温电缆
南极科考站选用氟塑料外护套+镀锡铜导体，在-60 ℃仍保持柔软，避免脆化断裂。
3. 防火电缆
矿物绝缘电缆（MI）能在950 ℃火焰中持续供电三小时，保证消防泵、应急照明不断电。
4. 耐腐蚀电缆
- CPE或氯丁橡胶护套：抵御化工厂酸碱雾气。
- 316L不锈钢丝铠装：抵抗海洋盐雾侵蚀。
5. 抗电磁干扰电缆
双层屏蔽结构：铝箔+镀锡铜编织，屏蔽效能≥80 dB，用于变频器到电机的动力线。
6. 拖链电缆
聚氨酯PUR外护套+超细绞合导体，弯曲寿命可达1000万次，保障机械手臂高频运动。
7. 扁平电缆
电梯随行电缆将动力、信号、视频同轴线复合在同一扁平截面，节省井道空间。
三、如何选型？核心思路拆解
步骤1：明确工况极限参数
自问：现场最高/最低温度？是否存在油、酸碱、辐射？弯曲半径最小多少？把这些数值量化记录。
步骤2：对照标准，缩小范围
国内优先查GB/T 19666、GB/T 12706；出口设备同步核对IEC 60502、UL 758。把温度等级、阻燃等级、耐油等级逐条比对。
步骤3：计算载流量与压降
举例：一台150 kW电机，额定电流289 A，线路长度80 m，允许压降3%。

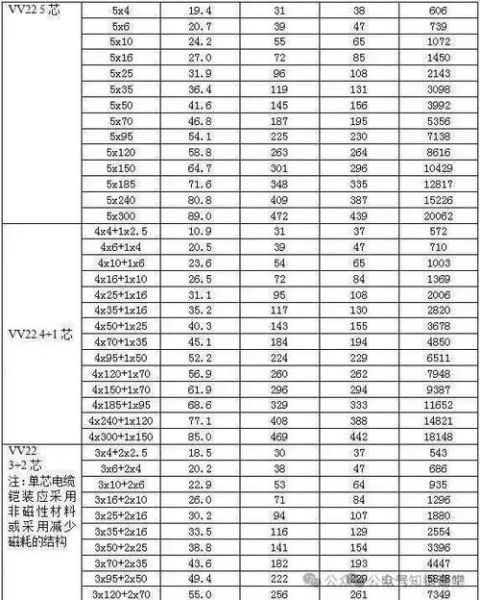

选用3×95 mm²铜芯耐高温电缆，查表得载流量320 A，压降2.7%，满足要求。
步骤4：验证机械寿命
拖链场景需确认：行程、速度、弯曲半径。若速度2 m/s、行程5 m、弯曲半径10×D，应选高柔性拖链专用型号，而非普通柔性电缆。
步骤5：核对认证与环保
轨道交通需EN 45545 HL3防火认证；出口欧盟要RoHS 2.0、REACH环保指令。缺少任何一项，整机无法通关。
四、常见选型误区与纠正
误区1：只看价格，不看温度指数
某港口工程为省钱选PVC护套电缆，结果半年后被海风盐雾腐蚀开裂，更换成本是原采购价的四倍。
误区2：把普通屏蔽当抗干扰电缆
变频器谐波频率高达几十kHz，普通单层铝箔屏蔽衰减不足，导致编码器信号跳变。正确做法是铝箔+高密度编织双层屏蔽，并独立接地。
误区3：忽视弯曲半径与寿命关系
拖链内电缆弯曲半径若小于8×D，寿命呈指数级下降。选型时必须留足余量。
五、实战案例：海上风电塔筒电缆选型
工况：-40 ℃~+90 ℃，盐雾C5-M等级，扭转±150°/m，寿命25年。
- 导体：镀锡铜，防盐雾腐蚀。
- 绝缘：125 ℃辐照交联聚烯烃，兼顾耐热与柔韧。
- 护套：低烟无卤阻燃聚醚型聚氨酯，耐水解、耐UV。
- 成缆：退扭绞合+芳纶纤维填充，吸收扭转应力。
- 认证：IEC 60840、DNV-GL船级社。
最终型号：H07ZZ-F 3×240+3×50/3+2×(2×1.5)C，25年免维护。
六、未来趋势：智能特种电缆
在电缆中嵌入分布式光纤测温与载流量在线计算芯片，可实时把导体温度、绝缘老化数据上传到云端，实现预测性维护，避免突发停机。
