一、为什么“选对”比“买贵”更重要？
很多车间把预算砸在进口品牌，却忽略**工况匹配度**。一把售价千元的涂层铣刀，如果用在断续切削的铸铁上，寿命可能还不如两百元的国产无涂层刀。
**自问：到底什么决定了刀具寿命？**
答：材料、几何角度、涂层、冷却方式、切削参数五要素缺一不可，任何一环不匹配都会让昂贵刀具提前报废。
二、切削工具选择技巧：从材料到涂层的系统思路
1. 被加工材料怎么对应刀具基体？
- **P类钢件**：首选PVD涂层硬质合金，兼顾韧性与耐磨。
- **M类不锈钢**：基体要含8%以上钴，抵抗加工硬化。
- **K类铸铁**：陶瓷或CBN刀片，耐冲击且红硬性好。

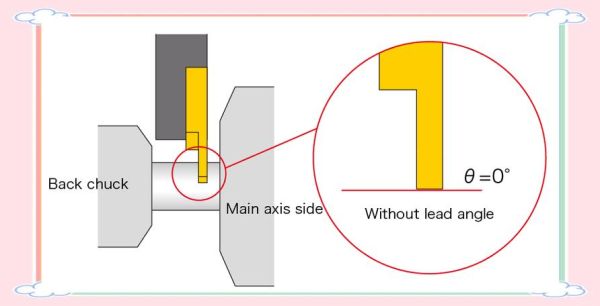

2. 几何角度到底该怎么挑？
正前角锋利但易崩刃，负前角抗冲击却切削力大。
**自问：铝合金开粗用多少度前角最合适？**
答：推荐12°–15°正前角，配合大螺旋角排屑槽，降低积屑瘤风险。
3. 涂层选择避坑指南
常见误区：以为TiAlN万能。
**实际场景**：
- 高速干切：TiSiN纳米涂层，耐1100℃高温。
- 低速湿切：AlTiN+WC/C复合层，减少冷焊。
- 钛合金：TiCN梯度涂层，抑制月牙洼磨损。
三、如何延长刀具寿命：现场可落地的5个动作
动作1：切削参数“三要素”微调法
在机床功率允许范围内：
- **线速度Vc**每降低10%，刀具寿命提升约25%。
- **每齿进给fz**增加15%，可断屑但会缩短30%寿命。
- **切深ap**超过刃长1/3时，崩刃概率指数级上升。
动作2：冷却液浓度与喷射角度
乳化液浓度低于5%时，润滑膜破裂导致边界磨损。
**自问：内冷钻头为何仍烧刀？**
答：检查喷嘴是否对准横刃，90%现场问题出在喷射角度偏离10°以上。
动作3：刀柄跳动控制
热缩刀柄0.003mm的径向跳动，比液压刀柄0.01mm的寿命高出40%。
**关键步骤**：
1. 刀柄锥部用无尘布蘸丙酮清洁。
2. 主轴锥孔每月用蓝油检测接触面积≥85%。
动作4：磨损监测的“三色标记法”
- **蓝色**：后刀面磨损0.2mm，可继续加工。
- **黄色**：刃口微崩，立即降参数20%。
- **红色**：VB值达0.3mm，强制换刀避免工件报废。
动作5：刀具库存的“恒温恒湿”管理
硬质合金刀片在湿度>60%环境存放3个月，钴粘结剂氧化导致抗弯强度下降18%。
**解决方案**：
- 密封袋+干燥剂，存储温度18℃–22℃。
- 出库前用氮气吹扫刃口，防止冷凝水锈蚀。
四、真实案例：一家模具厂的刀具成本降了37%
背景：加工718H预硬钢，原来用进口φ12四刃立铣刀，单价420元，每把加工120件。
**改进措施**：
1. 改用国产细晶粒基体+TiSiN涂层，单价180元。
2. 转速从8000rpm降至6500rpm，进给从2400mm/min降至1800mm/min。
3. 冷却液浓度从4%提升到8%，并加装高压喷嘴。
**结果**：单把刀具加工件数提升至200件，综合成本下降37%，表面粗糙度Ra从0.8μm降至0.4μm。
五、未来趋势：数据驱动的刀具寿命预测
基于主轴电流信号的AI算法，可提前5分钟预警崩刃。
**技术路径**：
- 采集每秒1000次电流波动数据。
- 通过小样本学习建立磨损模型。
- 在MES系统推送换刀指令到机床终端。
目前已有航空企业试点，刀具异常停机减少62%。
六、常见疑问快答
Q：干切是否一定比湿切省成本？
A：仅适用于高速轻载工况，重切削仍需冷却液带走热量，否则热裂纹反而增加磨刀成本。
Q：刀具涂层剥落还能继续用吗？
A：涂层一旦剥落，基体直接暴露，磨损速度提升3倍以上，建议立即更换。
Q：为什么同批次刀片寿命差异大？
A：烧结炉温度不均导致晶粒度差异，选择**CVD炉次一致性报告**的供应商可降低波动。
评论列表
