工业互联网体系架构详解_如何落地实施

什么是工业互联网体系架构？

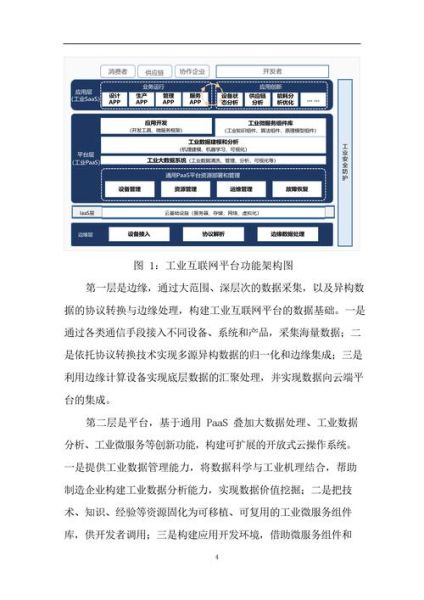

工业互联网体系架构是**工业全要素、全产业链、全价值链互联互通的顶层蓝图**，它将OT（运营技术）、IT（信息技术）与CT（通信技术）融合，形成“端—边—云—用”四层协同框架。工信部《工业互联网体系架构》把其拆成**网络、平台、安全**三大功能体系，再细化为七层模型，方便企业按图索骥。

---

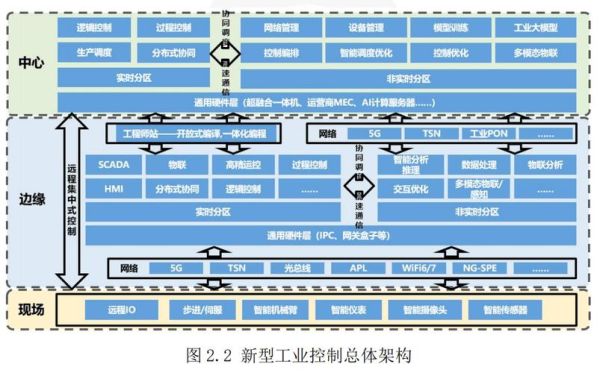

七层模型到底长什么样？

1. 设备层：工业现场的“神经末梢”

• PLC、CNC、机器人、AGV、传感器等**异构设备**通过工业总线或以太网接入。
• 痛点：协议多、接口杂。**OPC UA+MQTT**成为主流组合，既保留实时性，又兼容云端。

2. 边缘层：数据第一站的处理中心

• 边缘网关完成**协议转换、数据清洗、毫秒级控制闭环**。
• 亮点：**Docker化边缘APP**让算法热插拔，停机时间从小时级降到分钟级。

3. 网络层：工业互联网的“高速公路”

• TSN（时间敏感网络）+5G uRLLC实现**微秒级时延**，满足运动控制场景。
• 典型拓扑：**工厂内5G专网+Wi-Fi 6+工业PON**混合组网，兼顾成本与性能。

4. IaaS层：资源池化的底座

• 采用**裸金属+虚拟化+容器**三层资源池，既跑高负载MES，也跑轻量微服务。
• 案例：某汽车厂把**GPU服务器池化**，AI质检模型训练时间从7天缩到8小时。

5. PaaS层：工业操作系统

• 核心能力：**数字孪生引擎、工业大数据治理、低代码建模**。
• 开放策略：提供**2000+工业API**，第三方APP开发周期缩短60%。

6. SaaS层：场景化应用集市

• 覆盖**研发设计、生产管控、运维服务、经营管理**四大域。
• 订阅模式：中小厂**按需租用**MES、QMS，上线成本下降70%。

7. 安全层：贯穿各层的“免疫系统”

• 零信任架构+白名单+国密算法，实现**设备、网络、数据、应用**四维防护。
• 实战：某化工集团部署**工业防火墙+安全编排**，勒索病毒拦截率99.4%。

---

如何落地实施？分五步走

第一步：业务痛点梳理

自问：我们到底想解决什么？
答：把“提高良品率”拆成**缺陷检测→根因分析→工艺优化**三个可量化指标，再映射到架构层。

第二步：网络改造先行

先建**工业PON环网**，把老厂区百兆以太网升级到千兆；再叠加5G专网，**AGV调度时延<20ms**。

第三步：边缘节点试点

选一条产线做**边缘盒子+AI质检**，两周内跑出PoC数据：漏检率从3%降到0.2%。

第四步：平台能力导入

把历史3年OT数据**按ISA-95标准清洗**，导入PaaS；用数字孪生做**虚拟调试**，减少50%停机。

第五步：安全同步建设

上线**工业SOC**，对PLC流量做行为基线；一旦偏离，自动隔离并短信告警值班工程师。

---

常见疑问Q&A

Q1：老设备没有网口怎么办？

A：加装**串口服务器**或**IO-Link网关**，把RS485/Modbus转成以太网，成本每台<500元。

Q2：边缘计算和云计算如何分工？

A：**毫秒级闭环**放边缘，**周/月级优化**放云端；两者通过MQTT+Kafka做数据同步。

Q3：中小企业预算有限，如何切入？

A：直接租用**SaaS化MES+AI质检**，按点数计费；首年投入可控制在10万元以内。

---

未来演进方向

• **工业元宇宙**：数字孪生+XR远程协作，专家在家即可指导现场维修。
• **Serverless边缘**：函数即服务（FaaS）让算法按需弹缩，电费节省30%。
• **量子加密**：在工控指令传输中试点QKD，理论上实现**一次一密**。
