混凝土外加剂有哪些种类_如何挑选减水剂

一、混凝土外加剂到底有哪些种类？

很多工程人拿到图纸时都会先问：混凝土外加剂有哪些种类？答案并不复杂，却常被“简称”搞混。按照GB/T8075最新分类，外加剂可分为化学功能型与矿物掺合型两大类，而施工现场最常接触的是以下六种：

• 减水剂：降低水胶比，提高强度；
• 缓凝剂：延长初凝时间，避免冷缝；
• 早强剂：冬季抢工期的“加速器”；
• 引气剂：提升抗冻等级，常见于东北项目；
• 膨胀剂：补偿收缩，地下室抗裂标配；
• 泵送剂：保塑、润滑，长距离泵送不堵管。

---

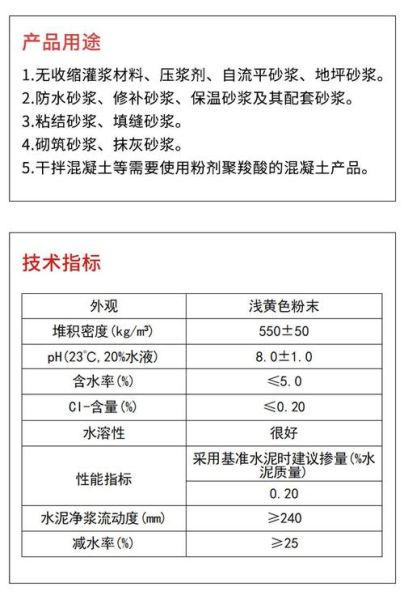

二、如何挑选减水剂？先弄清五个关键指标

“如何挑选减水剂”是搅拌站技术部的高频问题。与其听销售员口若悬河，不如自己掌握五大硬指标：

1. 减水率：普通型≥8%，高效型≥14%，聚羧酸高性能型≥25%；
2. 坍落度保持性：夏季60min损失≤20mm才合格；
3. 收缩率比：28d收缩率比≤110%，否则后期开裂风险大；
4. 氯离子含量：预应力混凝土必须≤0.02%；
5. 碱含量：活性骨料工程需控制总碱量≤3kg/m³。

---

三、聚羧酸 vs 萘系：谁才是性价比之王？

很多老板纠结：聚羧酸单价高，萘系便宜，到底选谁？

自问自答：

Q：聚羧酸真的比萘系省钱吗？
A：看综合成本。聚羧酸减水率高，单方水泥可节省15~30kg，按400元/吨水泥计算，每方混凝土直接降低6~12元；再加上后期强度提升、养护周期缩短，大型项目反而更划算。

Q：萘系是不是一无是处？
A：在小方量、低标号、常温施工场景下，萘系适应性依旧优秀，且对砂石含泥量敏感度低，搅拌站无需改造设备即可使用。

---

四、实战案例：C50泵送混凝土减水剂选型全流程

某商业综合体底板厚2.5m，强度等级C50，要求一次连续浇筑。技术部按以下步骤锁定减水剂：

步骤1：锁定类型

因大体积、高强度、泵送三重需求，直接排除萘系，聚焦缓凝型聚羧酸减水剂。

步骤2：实验室试配

对比三家供应商样品，数据如下：

品牌	减水率	初凝时间差	60min坍损	28d收缩率比
A	28%	+210min	15mm	105%
B	26%	+180min	25mm	112%
C	29%	+240min	10mm	108%

最终选择品牌C：减水率最高且坍损最小，满足泵送要求。

步骤3：现场验证

连续浇筑36小时，实测入泵坍落度稳定在200±10mm，无离析、无堵管，底板28d强度达到设计值的118%。

---

五、容易被忽视的三个细节

1. 含气量控制：聚羧酸自带引气功能，若砂石级配差，含气量可能超标，需复配消泡剂；
2. 温度敏感性：气温低于10℃时，缓凝组分需减量，防止超缓凝；
3. 与水泥适应性：每换一批水泥必须做小试，曾有项目因水泥石膏形态变化导致减水剂失效，被迫停工。

---

六、未来趋势：功能复合化与低碳化

随着碳排放政策收紧，单一减水剂已无法满足绿色混凝土需求。下一代产品将集成减水-早强-降粘三功能，同时采用生物基聚醚合成路线，碳足迹降低40%以上。搅拌站若提前布局，可在环保评级中抢占先机。
