节流装置选型方法_节流装置常见故障排查

节流装置到底指什么？

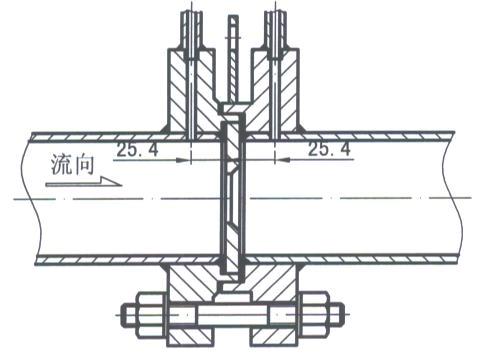

在工业流程里，**节流装置**泛指一切通过局部收缩来产生差压、进而推算流量的元件，最常见的是孔板、喷嘴、文丘里管。它们看似简单，却决定了整套流量计量系统的精度与寿命。

---

选型之前必须搞清的五个核心参数

1. 介质类型：气体、蒸汽还是液体？腐蚀性如何？
2. 工况压力与温度：超过Class600或450℃就要考虑整体锻造。
3. 雷诺数范围：低雷诺数场景选ISA喷嘴，高雷诺数选标准孔板。
4. 允许压损：泵扬程有限时，文丘里管压损仅为孔板的15%。
5. 安装直管段：空间不足时，可用整流器+短管段替代。

---

节流装置选型方法：三步走流程

第一步：计算最小流量与最大流量对应的差压

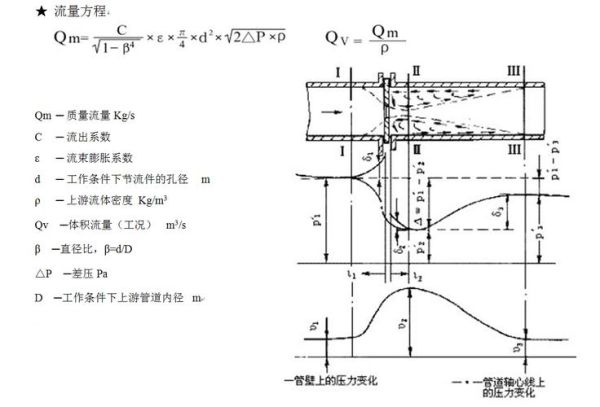

用公式 ΔPmax = (Qmax/Qmin)² × ΔPmin 反推，确保差压变送器在10:1量程内仍保持精度。

第二步：匹配β值

β=d/D，经验值**0.3~0.7**最稳妥。β过小易堵，β过大则差压信号弱。

第三步：材质与结构锁定

• 蒸汽：选**316L+硬质合金堆焊**防冲蚀。
• 氯离子环境：改用哈氏C-276。
• 双向流：用对称孔板或双向文丘里。

---

节流装置常见故障排查：一张表定位问题

现象	可能原因	现场快速处置
流量显示偏低	孔板装反、取压口堵塞	检查“+”号朝向、吹扫取压阀
示值波动大	直管段不足、两相流	加装整流器或移至垂直管段
零点漂移	冷凝罐液位不平衡	重新灌液，保持两侧同高
压损突增	孔板边缘冲蚀成锯齿	拆检更换，改用碳化钨材质

---

为什么新装系统运行三个月就坏？

90%的案例源于**选型时忽略了介质含固量**。固含量>50mg/L时，标准孔板迎流面会在90天内形成犁沟状冲蚀。解决方案：

• 改用**锥形文丘里**，让固体颗粒顺着锥面滑走；
• 在孔板上游加**Y型过滤器**，定期排污。

---

节流装置与差压变送器如何协同校准？

很多工程师只校变送器，忽略了节流装置本身的几何误差。正确做法是：

1. 用**三坐标仪**抽检孔板开孔直径，公差±0.05%；
2. 在变送器量程10%、50%、90%三点做**实流标定**；
3. 记录**流出系数Cd**的漂移，超过1.5%即需更换。

---

数字化时代的新玩法：在线诊断

新一代智能差压变送器内置**频谱分析**，可实时监测差压信号的高频噪声。当噪声能量超过阈值，系统提示“可能空化或两相流”，提醒工艺调整压力或温度，避免节流装置在恶劣工况下长期运行。

---

用户最常问的三个细节问题

Q：孔板可以垂直安装吗？

A：可以，但流向必须**自下而上**，防止积液影响差压。

Q：为什么同一批孔板流量系数差异大？

A：检查**边缘锐度**，钝边半径>0.0004d 就会让Cd下降2%以上。

Q：在线更换孔板可行吗？

A：使用**带压开孔器**和**双阀组隔离装置**，可在不停车状态下完成，但需提前做HAZOP分析。
