透气膜到底是什么材料？
透气膜并非单一材质，而是一类**兼具透气与防水功能**的高分子薄膜。常见基材包括：
（图片来源网络，侵删）
- PE（聚乙烯）：成本低，用于医疗防护服、一次性卫生用品。
- PP（聚丙烯）：耐高温，常见于建筑防水透气层。
- TPU（热塑性聚氨酯）：弹性好，户外冲锋衣、鞋材首选。
- ePTFE（膨体聚四氟乙烯）：微孔结构最稳定，高端户外装备核心材料。

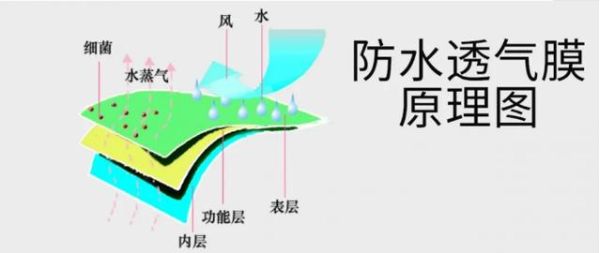

透气膜如何实现“透气不透水”？
原理在于**微孔+亲水基团**双重机制：
- 物理微孔：孔径0.1~10μm，液态水因表面张力无法穿透，水蒸气分子可自由扩散。
- 化学亲水链段：TPU等材料通过分子链中的亲水基团吸附水蒸气，通过“吸附-扩散-解吸”传递。
透气膜生产工艺流程详解
1. 流延拉伸法（PE/PP透气膜主流工艺）
步骤：
- 熔融挤出：树脂+碳酸钙填料混合，200℃挤出成片材。
- 纵向拉伸：110℃下拉伸4~6倍，碳酸钙颗粒周围形成微孔。
- 横向拉伸：130℃下拉伸1.5~2倍，孔径均匀化。
- 电晕处理：提升表面能，便于复合无纺布。
关键控制点：拉伸温度±2℃误差**会导致孔径分布不均，**透气量偏差超15%。
2. 热致相分离法（TPU透气膜专用）
技术要点：
- 将TPU与石蜡油高温混溶，降温时发生相分离。
- 溶剂萃取后留下**三维网状孔结构**，孔径可精准控制在0.02~0.2μm。
- 优势：耐水压可达10000mmH₂O以上**，适合极端环境。
3. 烧结法（ePTFE膜高端路线）
工艺难点：
（图片来源网络，侵删）
- 将PTFE粉末压延成基带，380℃烧结。
- 双向拉伸形成**节点-纤维**微孔，孔隙率80%以上。
- 需**万级无尘车间**，一粒灰尘即可导致针孔缺陷。
如何检测透气膜性能？
核心指标与测试方法：
| 性能 | 测试标准 | 合格线 |
|---|---|---|
| 透气量 | ASTM E96-B | ＞1500g/m²/24h（医疗级） |
| 耐水压 | AATCC 127 | ＞5000mmH₂O（户外级） |
| 抗撕裂强度 | ISO 13937-2 | ＞10N（TPU膜） |
透气膜应用中的常见疑问
Q：为什么同样的透气膜，冬季感觉闷？
A：透气量受**环境湿度梯度**影响。冬季内外温差大，水蒸气分压差缩小，**实际透湿效率下降30%~50%**。解决方案：选择**三维立体结构**的复合面料，增加空气流动。
Q：如何辨别TPU膜是否掺假？
简易测试：
- 燃烧法：纯TPU燃烧有蓝色火焰，滴落物可拉丝**；掺PE的火焰发黄，滴落物脆断。
- 溶剂法：滴加DMF，**纯TPU在30秒内溶解**，PE/PP无反应。
行业最新技术突破
2024年头部企业动态：
- 纳米纤维涂层：在ePTFE膜表面静电纺丝一层PVDF纳米纤维，**透气量提升20%**的同时阻隔油性颗粒（通过EN 149 FFP2标准）。
- 可降解透气膜：巴斯夫推出PBAT基透气膜，**堆肥条件下180天降解90%**，已用于欧洲医疗防护服。
- 智能调湿膜：通过温敏高分子链段，**环境湿度＞70%时透气量自动增加40%**，避免“反渗”现象。
采购透气膜必须避开的3个坑
- 虚标透气量：要求供应商提供**第三方SGS报告**，警惕“理论数据”陷阱。
- 复合工艺缺陷：热熔胶复合时，**胶点间距＜1mm会堵塞30%以上微孔**，优先选择点状或网格复合。
- 储存条件：TPU膜需避光保存，**紫外线照射72小时后拉伸强度下降25%**。
（图片来源网络，侵删）
评论列表
