锂电池保护板到底在保护什么？
很多人以为保护板只是“保险丝”，其实它是一套**微型BMS（电池管理系统）**。核心任务只有四个字：**过充、过放、过流、短路**。当电芯电压超过4.25V或低于2.5V，MOS管瞬间切断回路；电流超过设定值，芯片在毫秒内响应；正负极意外短接，保护板比保险丝更快。**没有保护板，18650也能变“小炸弹”**。
常见架构：单节、双节、多节区别在哪？

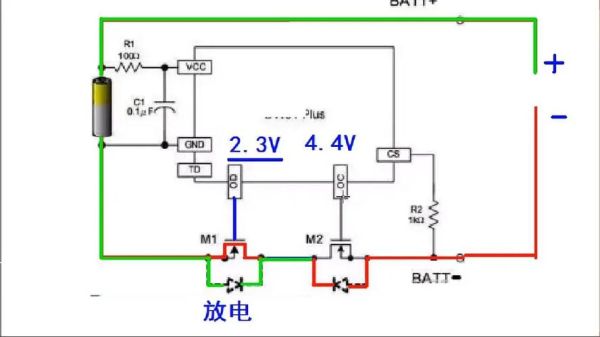

- 单节保护板：一颗DW01+双MOS搞定，成本最低，TWS耳机、手电筒常用。
- 双节串联：需要S-8252级芯片，平衡每颗电芯电压，电动工具最爱。
- 多节并带均衡：加入BQ769x2采样，带被动均衡电阻，储能电池包标配。
选错架构会怎样？**双节板用在单节上直接不开机**，多节板给单节用又浪费钱。
关键参数一眼看懂
| 参数 | 行业常见值 | 选型注意 |
|---|---|---|
| 过充保护电压 | 4.20~4.35V | 磷酸铁锂需3.65V，别混用 |
| 持续放电电流 | 5A/15A/30A | 看MOS内阻，双MOS并联可翻倍 |
| 静态功耗 | ＜30μA | 低功耗IoT设备必须＜10μA |
为什么同容量电池续航却差一倍？
问题八成出在保护板。劣质板MOS内阻高达15mΩ，**30A电流下瞬间损耗13.5W**，电能变热能。而**高端板用AO8810双MOS并联，内阻仅2mΩ**，损耗降到1.8W，续航自然长。测试方法：万用表测电池空载与带载电压差，差值越大板越差。
保护板如何与快充协议握手？
PD、QC充电器输出9V/12V时，保护板必须支持**高电压输入**。传统板只能耐压6V，插上快充直接烧毁。新款带**HV MOS**的板可耐压28V，同时芯片识别CC脚协议，自动调整充电电流。**没有HV MOS，100W快充就是灾难**。
实战：如何为12V 10Ah电池组选板？
- 先算串数：12V÷3.7V≈3串，选3S保护板。
- 看放电需求：电机峰值40A，选持续50A板。
- 查电芯型号：三元锂，过充4.25V，过放3.0V。
- 确认尺寸：65×35mm以内，带均衡插头。
按此标准，**HW-3S-F50**这款板刚好匹配，价格28元，淘宝月销量2万+。
保护板会“误杀”吗？
会。低温环境下电芯内阻飙升，瞬间大电流触发过流保护，电动车冬天掉电快就是这个原因。**带温度探头的板**能在-20℃时自动降低过流阈值，避免误触发。选购时认准**NTC端口**，并把它贴在电芯侧面。
DIY玩家常踩的坑
有人把保护板直接焊在电池上，结果**电芯循环300次后容量衰减50%**。原因是保护板没有均衡功能，三节电芯电压差越来越大。正确做法是选**带均衡的保护板**，每50次循环用充电器做一次均衡维护，寿命可延长到800次以上。
未来趋势：智能保护板

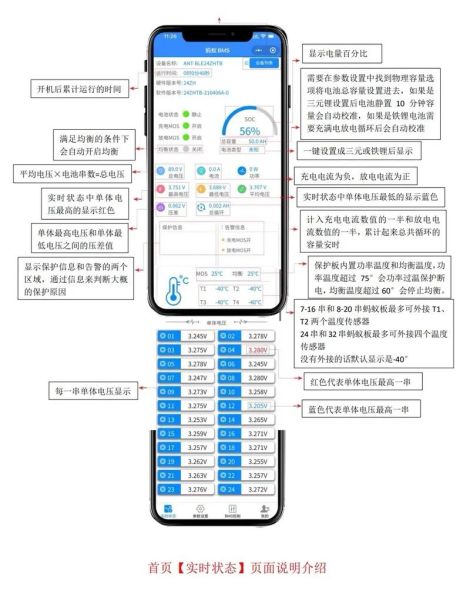

2024年开始，**蓝牙保护板**开始普及。手机APP实时查看每串电压、电流、温度，还能远程升级固件。某品牌推出的**BLE-16S**板，支持OTA，价格仅比传统板贵15元，储能厂商已批量采购。
采购避坑清单
1. 看MOS丝印：**AO4407A、CJU30N06**这类大厂型号才靠谱，丝印被打磨的直接退货。
2. 测静态电流：万用表串入电池正极，**＞50μA的板别要**。
3. 问售后：敢承诺**一年换新**的厂家，用料不会太差。
